Jednostka · SILNIK TŁOKOWY OSIOWY
A A10V E 28 HZ6 /52W1-VRF10N007-SO625R902472467
Silnik osiowy wielotłoczkowy Bosch Rexroth seria A10VM, kod typu AA10VE28HZ6/52W1-VRF10N007-SO625, numer materiałowy R902472467. Wielkość nominalna: NG 28. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10V). Tryb pracy: silnik, konstrukcja wtykowa, obieg otwarty i zamknięty (E). Regulatory: sterowanie dwupołożeniowe hydrauliczne dysza z (HZ6). Kierunek obrotów: patrząc na wał napędowy dwukierunkowy (W). Minimalna objętość robocza: vg min [cm3] nastawna bezstopniowo od/do (1). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy podobny do ISO 3019-1 do wysokiego momentu obrotowego (R). Kołnierz mocujący: kołnierz specjalny; 2-otworowy (F). Przyłącza robocze: przyłącza kołnierzowe wg A i B z boku, Metryczny gwint mocujący ISO 6162 po tej samej stronie (10N00). Zawory: zintegrowany zawór płuczący (tylko z przyłączami roboczymi 10N00, 60N00 i 16N00, 66N00) (7). Wykonanie specjalne nr 625.
- Numer
- R902472467
- Oznaczenie typu
- A A10V E 28 HZ6 /52W1-VRF10N007-SO625
- Grupa
- A10VE 28
- Wydanie
- 06/2020

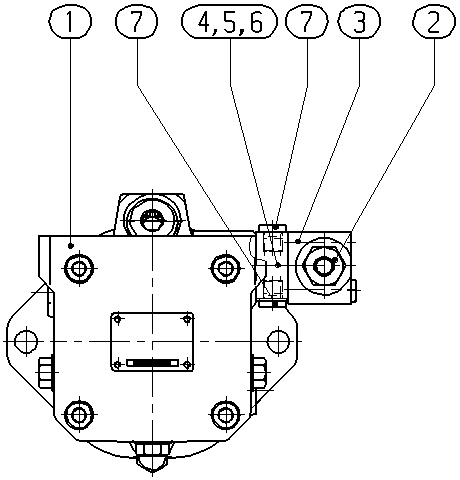

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902439980 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902410659 | ROZDZIELACZ Lista części podzespołu →L | 1 | ||
| R902465852 | OBUDOWA ZAWORU Lista części podzespołu →L | 1 | ||
| R910960135 | PŁYTA POŚREDNIA | 1 | ||
| R910514497 | O-RING | 1 | ||
| R910387053 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909156650 | KOREK GWINTOWANY | 2 | ||
| 70 | R902805707 | ZABEZPIECZENIE TRANSPORTOWE | 2 | |
| 72 | R902602016 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 73 | R902602014 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 75 | R909830326 | TABLICZKA ZNAMIONOWA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10V |
| Tryb pracy | Silnik, konstrukcja wtykowa, obieg otwarty i zamknięty | E |
| Wielkość (NG) | 28 | 28 |
| Regulatory | Sterowanie dwupołożeniowe hydrauliczne dysza z | HZ6 |
| Seria | Seria 5, indeks 2 | 52 |
| Kierunek obrotów | Patrząc na wał napędowy dwukierunkowy | W |
| Minimalna objętość robocza | Vg min [cm3] nastawna bezstopniowo od/do | 1 |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy podobny do ISO 3019-1 do wysokiego momentu obrotowego | R |
| Kołnierz mocujący | Kołnierz specjalny; 2-otworowy | F |
| Przyłącza robocze | Przyłącza kołnierzowe wg A i B z boku, Metryczny gwint mocujący ISO 6162 po tej samej stronie | 10N00 |
| Zawory | Zintegrowany zawór płuczący (tylko z przyłączami roboczymi 10N00, 60N00 i 16N00, 66N00) | 7 |
