Jednostka · POMPA OSIOWO-TŁOKOWA
A A10V O63EK1DS/53L-VSD12H00P -S2687R902472271
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu AA10VO63EK1DS/53L-VSD12H00P-S2687, numer materiałowy R902472271. Wielkość nominalna: NG 63. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: regulacja ciśnienia i przepływu z odcięciem regulatora U = 12 V (load sensing), X-T zaślepione (EK1DS). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Kołnierz mocujący: wg ISO 3019-1 (SAE) 4-otworowy (D). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162 metryczny gwint mocujący metryczny do napędu przelotowego z boku naprzeciwległe (12). Złącze elektromagnesów: DEUTSCH – złącze zalewane, 2-stykowe – bez diody tłumiącej (dla sterowań elektrycznych) (P). Wykonanie specjalne nr 2687.
- Numer
- R902472271
- Oznaczenie typu
- A A10V O63EK1DS/53L-VSD12H00P -S2687
- Grupa
- A10VO 63
- Wydanie
- 06/2020

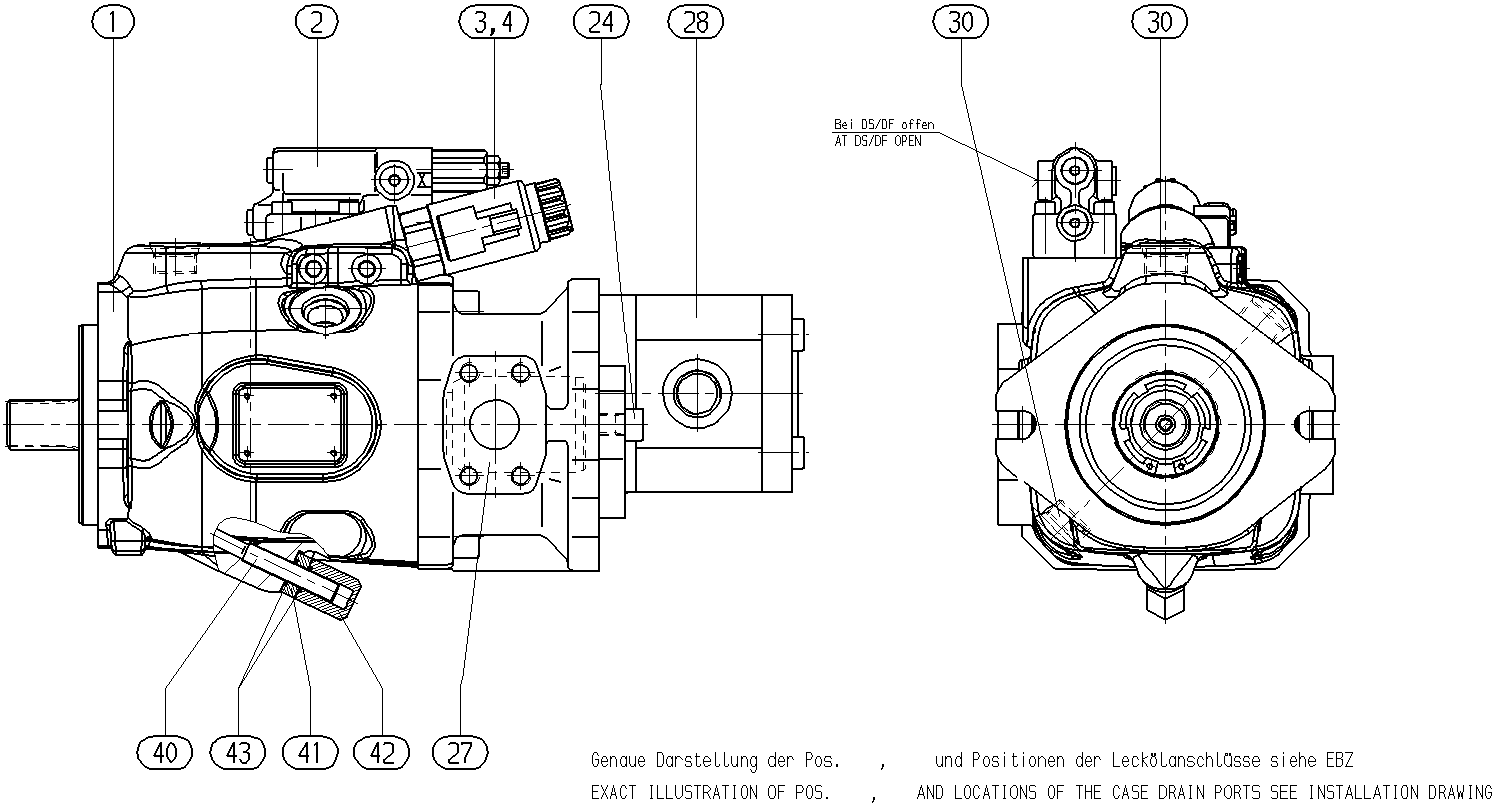

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902469730 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902450439 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902438427 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902438532 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910109606 | ŚRUBA Z ŁBEM WALCOWYM | 2 | ||
| R910943545 | SPRZĘGŁO WIELOWYPUSTOWE | 1 | ||
| 0510625385 | POMPA ZĘBATAL | 1 | ||
| R910967343 | KOREK GWINTOWANY | 2 | ||
| R910947854 | ŚRUBA OGRANICZAJĄCA | 1 | ||
| R910998240 | NAKRĘTKA | 1 | ||
| R910961839 | NAKRĘTKA KOŁPAKOWA | 1 | ||
| R910804886 | O-RING | 2 | ||
| 70 | R902421945 | ZABEZPIECZENIE TRANSPORTOWE | 1 | |
| 71 | R902421949 | ZABEZPIECZENIE TRANSPORTOWE | 1 | |
| 72 | R902603190 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 73 | R902602014 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 74 | R902603190 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 75 | R909830326 | TABLICZKA ZNAMIONOWA | 1 | |
| 76 | R902603191 | ŚRUBA USZCZELNIAJĄCA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 63 | 63 |
| Regulator | regulacja ciśnienia i przepływu z odcięciem regulatora U = 12 V (load sensing), X-T zaślepione | EK1DS |
| Seria | Seria 5, indeks 3 | 53 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 4-otworowy | D |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162 metryczny gwint mocujący metryczny do napędu przelotowego z boku naprzeciwległe | 12 |
| Złącze elektromagnesów | DEUTSCH – złącze zalewane, 2-stykowe – bez diody tłumiącej (dla sterowań elektrycznych) | P |
Inne wykonania 9
- R902450561 A A10V O63EK1DS/53L-VSD12H00P -S2027
- R902493876 A A10V O63EK1DS/53L-VSD12H00P -S2687
- R902497643 AL A10V O 63EK1DS/53L-VSD12H00P -S2687
- R902450560 AL A10V O63EK1DS/53L-VSD12H00P -S2027
- R992000841 AL A10V O63EK1DS/53L-VSD12H00P -S2027
- R902493850 AL A10V O63EK1DS/53L-VSD12H00P -S2687
- R992000930 AL A10V O63EK1DS/53L-VSD12H00P -S2687
- R992000985 AL A10V O63EK1DS/53L-VSD12H00P -S2687
- R902472270 ALA10VO63EK1DS/53L-VSD12H00P-S2687
