Jednostka · POMPA OSIOWO-TŁOKOWA
AL A10V O 71ED 72/31L-VSC62K04P -SO 23R902471420
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu ALA10VO71ED72/31L-VSC62K04P-SO23, numer materiałowy R902471420. Wielkość nominalna: NG 71. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: z odcięciem ciśnienia, elektryczne U = 24 V (ED72). Kierunek obrotów: patrząc na wał napędowy W lewo (L). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy, wał standardowy ISO 3019-1. (S). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze UNC, gwint mocujący UNC; z boku u góry i u dołu. Dla napędu przelotowego (62). Napęd przelotowy: 101-2 (B) 1 in 15T 16/32DP (K04). Złącze elektromagnesów: DEUTSCH – złącze zalewane, 2-stykowe, bez diody tłumiącej (P). Wykonanie specjalne nr 23.
- Numer
- R902471420
- Oznaczenie typu
- AL A10V O 71ED 72/31L-VSC62K04P -SO 23
- Grupa
- A10VO 71
- Wydanie
- 06/2020

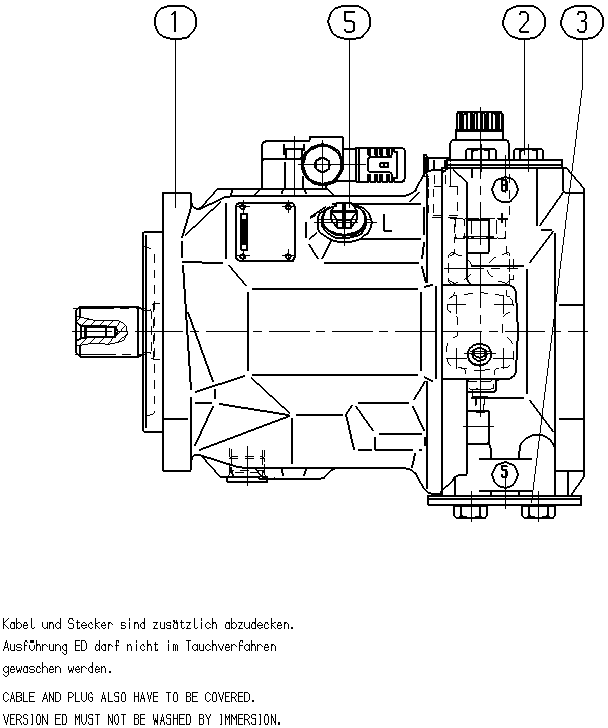

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902471421 | POMPA OSIOWO-TŁOKOWA Lista części podzespołu →L | 1 | ||
| R902534067 | POKRYWA KOŁNIERZA | 1 | ||
| R902400591 | POKRYWA KOŁNIERZA | 1 | ||
| R902603190 | ŚRUBA USZCZELNIAJĄCA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 71 | 71 |
| Regulator | Z odcięciem ciśnienia, elektryczne U = 24 V | ED72 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W lewo | L |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy, wał standardowy ISO 3019-1. | S |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze UNC, gwint mocujący UNC; z boku u góry i u dołu. Dla napędu przelotowego | 62 |
| Napęd przelotowy | 101-2 (B) 1 in 15T 16/32DP | K04 |
| Złącze elektromagnesów | DEUTSCH – złącze zalewane, 2-stykowe, bez diody tłumiącej | P |
