Jednostka · ZESPÓŁ PODSTAWY
GA20VNO85DR/11L-VSD24XXXR902470729

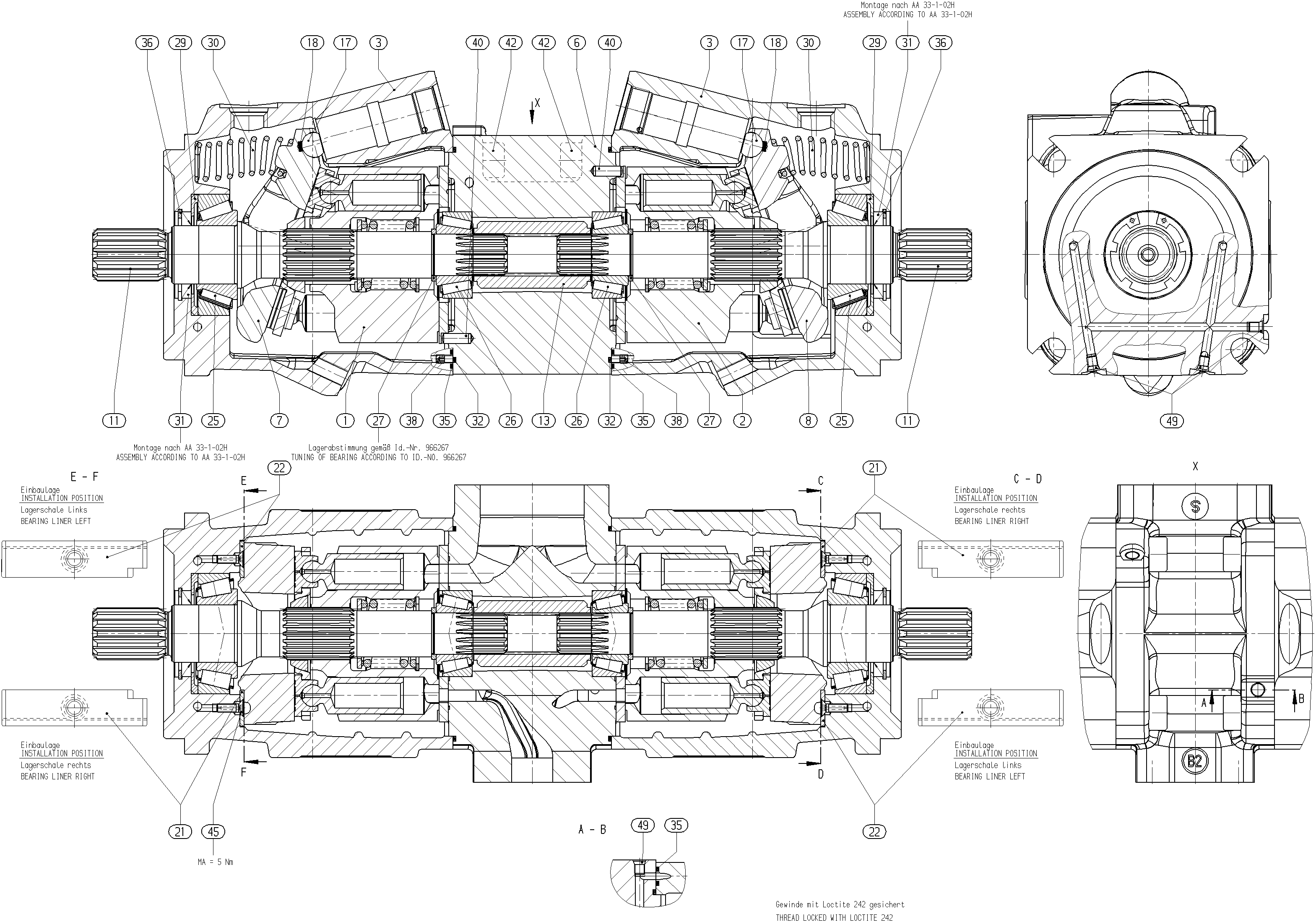

Jednostka podstawowa Bosch Rexroth seria A20VO, kod typu GA20VNO85DR/11L-VSD24XXX, numer materiałowy R902470729. Wielkość nominalna: NG 85. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej (wersja tandem plecami do siebie) (A20V). Funkcja dodatkowa: bez pompy zasilającej, dla zakresu niskiego ciśnienia (N). Tryb pracy: pompa podwójna, obieg otwarty (O). Kierunki obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy ISO 3019-1 (S). Kołnierz mocujący: ISO 3019-1 4-otworowy (D). Przyłącza robocze: kołnierze SAE, dwa przyłącza B i jedno przyłącze S z boku naprzeciwległe, metryczny gwint mocujący (24).
- Numer
- R902470729
- Oznaczenie typu
- GA20VNO85DR/11L-VSD24XXX
- Grupa
- A20VNO 85
- Wydanie
- 06/2020
| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902453673 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902451201 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902453178 | OBUDOWA POMPY | 2 | ||
| R902546034 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R902443756 | PŁYTA WYCHYLNA | 1 | ||
| R902443755 | PŁYTA WYCHYLNA | 1 | ||
| R902420383 | WAŁ NAPĘDOWY | 1 | ||
| 12 | R902413429 | WAŁ NAPĘDOWY | 1 | |
| R910979644 | SPRZĘGŁO WIELOWYPUSTOWE | 1 | ||
| R910984014 | OGRANICZNIK KULOWY | 2 | ||
| R902473753 | SPRĘŻYNA DOCISKOWAD | 2 | ||
| R902424620 | OSŁONA ŁOŻYSKAD | 2 | ||
| R902424619 | OSŁONA ŁOŻYSKA | 2 | ||
| R910720224 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 2 | ||
| R910973501 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 2 | ||
| R910966528 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 2 | ||
| R910989235 | PIERŚCIEŃ OGRANICZAJĄCY | 2 | ||
| R902422349 | SPRĘŻYNA DOCISKOWA | 2 | ||
| R909831661 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁU | 2 | ||
| R910975112 | O-RING | 2 | ||
| R910942133 | R-PIERŚCIEŃ OKRĄGŁY | 4 | ||
| R910941918 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 2 | ||
| R910968739 | ŚRUBA PRZEPUSTNICY | 2 | ||
| R902533908 | SZTYFT PROSTY | 2 | ||
| R910402303 | ŚRUBA Z ŁBEM WALCOWYM | 8 | ||
| R902419666 | WKRĘT Z ŁBEM STOŻKOWYM PŁASKIM | 4 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 6 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej (wersja tandem plecami do siebie) | A20V |
| Funkcja dodatkowa | Bez pompy zasilającej, dla zakresu niskiego ciśnienia | N |
| Tryb pracy | Pompa podwójna, obieg otwarty | O |
| Wielkość (NG) | 85 | 85 |
| Kierunki obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy ISO 3019-1 | S |
| Kołnierz mocujący | ISO 3019-1 4-otworowy | D |
| Przyłącza robocze | Kołnierze SAE, dwa przyłącza B i jedno przyłącze S z boku naprzeciwległe, metryczny gwint mocujący | 24 |
