Jednostka · ZESPÓŁ PODSTAWY
GA10VO63DR/53R-VWC07H00R902470141
Jednostka podstawowa Bosch Rexroth seria A10VO, kod typu GA10VO63DR/53R-VWC07H00, numer materiałowy R902470141. Wielkość nominalna: NG 63. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: regulator ciśnienia hydrauliczny (DR). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: podobny do wału „U”, jednak dla wyższego momentu obrotowego, tylko warunkowo przydatny do montażu z napędem przelotowym. Możliwości montażu –. 80 (W). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Złącze elektromagnesów: 13 Z elektrycznym czujnikiem kąta wychylenia PAL, ratiometryczny, zasilanie U = 5V DC (H).
- Numer
- R902470141
- Oznaczenie typu
- GA10VO63DR/53R-VWC07H00
- Grupa
- A10VO 63
- Wydanie
- 06/2020

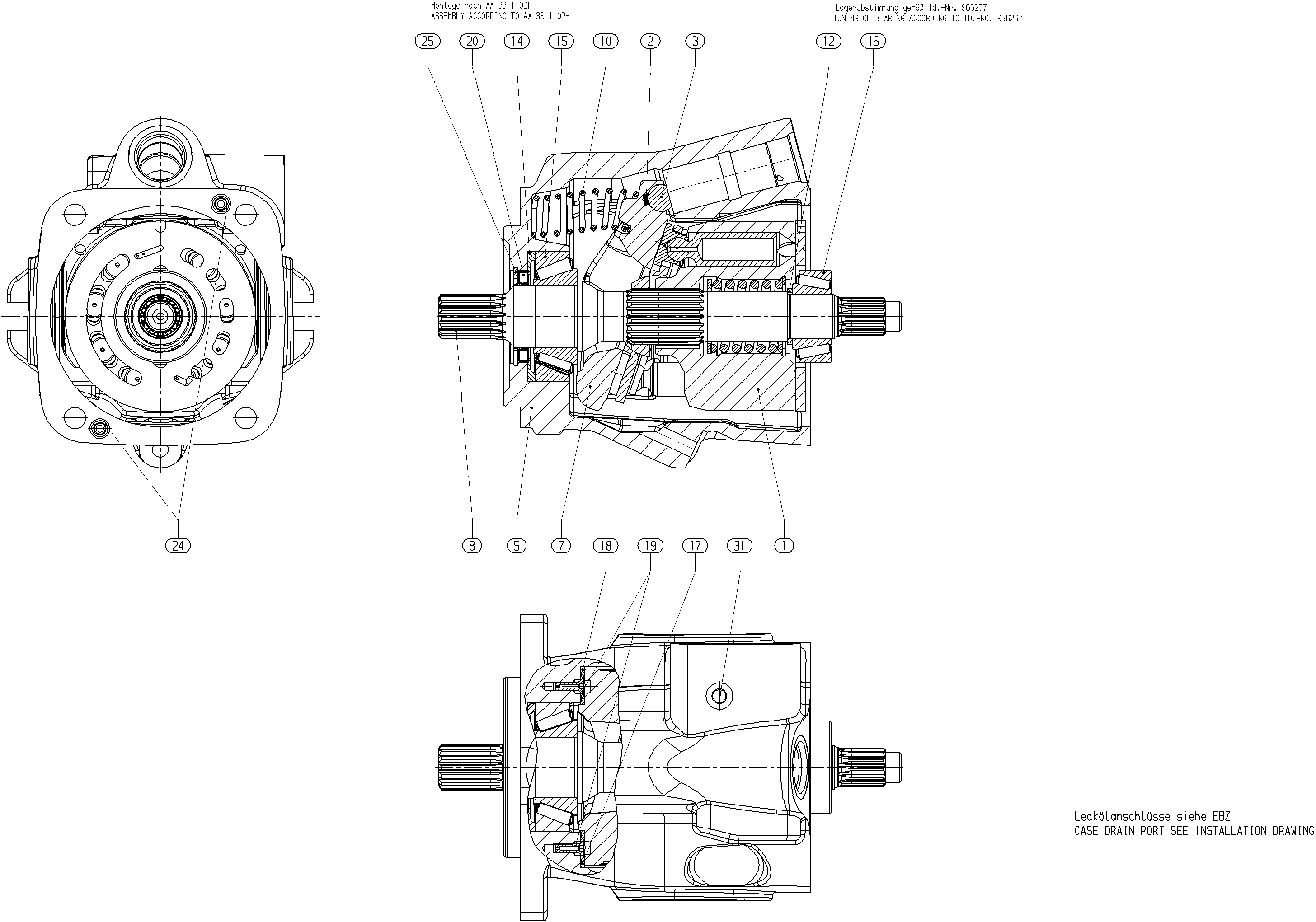

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902454130 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902473753 | SPRĘŻYNA DOCISKOWA | 1 | ||
| R910984014 | OGRANICZNIK KULOWY | 1 | ||
| R902443924 | OBUDOWA POMPY | 1 | ||
| R902421902 | PŁYTA WYCHYLNA | 1 | ||
| R902468450 | WAŁ NAPĘDOWY | 1 | ||
| R902422349 | SPRĘŻYNA DOCISKOWA | 1 | ||
| R910966528 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910989235 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | ||
| R910720224 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910973501 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R902424620 | OSŁONA ŁOŻYSKA | 1 | ||
| R902424619 | OSŁONA ŁOŻYSKA | 1 | ||
| R910993660 | WKRĘT Z ŁBEM STOŻKOWYM PŁASKIM | 2 | ||
| R909831661 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁU | 1 | ||
| R910942133 | R-PIERŚCIEŃ OKRĄGŁY | 2 | ||
| R910941918 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 63 | 63 |
| Regulator | Regulator ciśnienia hydrauliczny | DR |
| Seria | Seria 5, indeks 3 | 53 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | podobny do wału „U”, jednak dla wyższego momentu obrotowego, tylko warunkowo przydatny do montażu z napędem przelotowym. Możliwości montażu –. 80 | W |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Złącze elektromagnesów | 13 Z elektrycznym czujnikiem kąta wychylenia PAL, ratiometryczny, zasilanie U = 5V DC | H |
