Jednostka · ZESPÓŁ PODSTAWY
GA10VM45DG/52W1-VWC64N000-S2557R902468086
Jednostka podstawowa Bosch Rexroth seria A10VM, kod typu GA10VM45DG/52W1-VWC64N000-S2557, numer materiałowy R902468086. Wielkość nominalna: NG 45. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10V). Regulatory: sterowanie dwupołożeniowe bezpośrednie, zewnętrzne zasilanie ciśnieniem sterującym bez zaworu załącz/wyłącz (DG). Kierunek obrotów: patrząc na wał napędowy dwukierunkowy (W). Minimalna objętość robocza: vg min [cm3] nastawna bezstopniowo od/do (1). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy podobny do ISO 3019-1 do zredukowanego momentu obrotowego (W). Zawory: bez zaworu (0). Wykonanie specjalne nr 2557.
- Numer
- R902468086
- Oznaczenie typu
- GA10VM45DG/52W1-VWC64N000-S2557
- Grupa
- A10VM 45
- Wydanie
- 06/2020

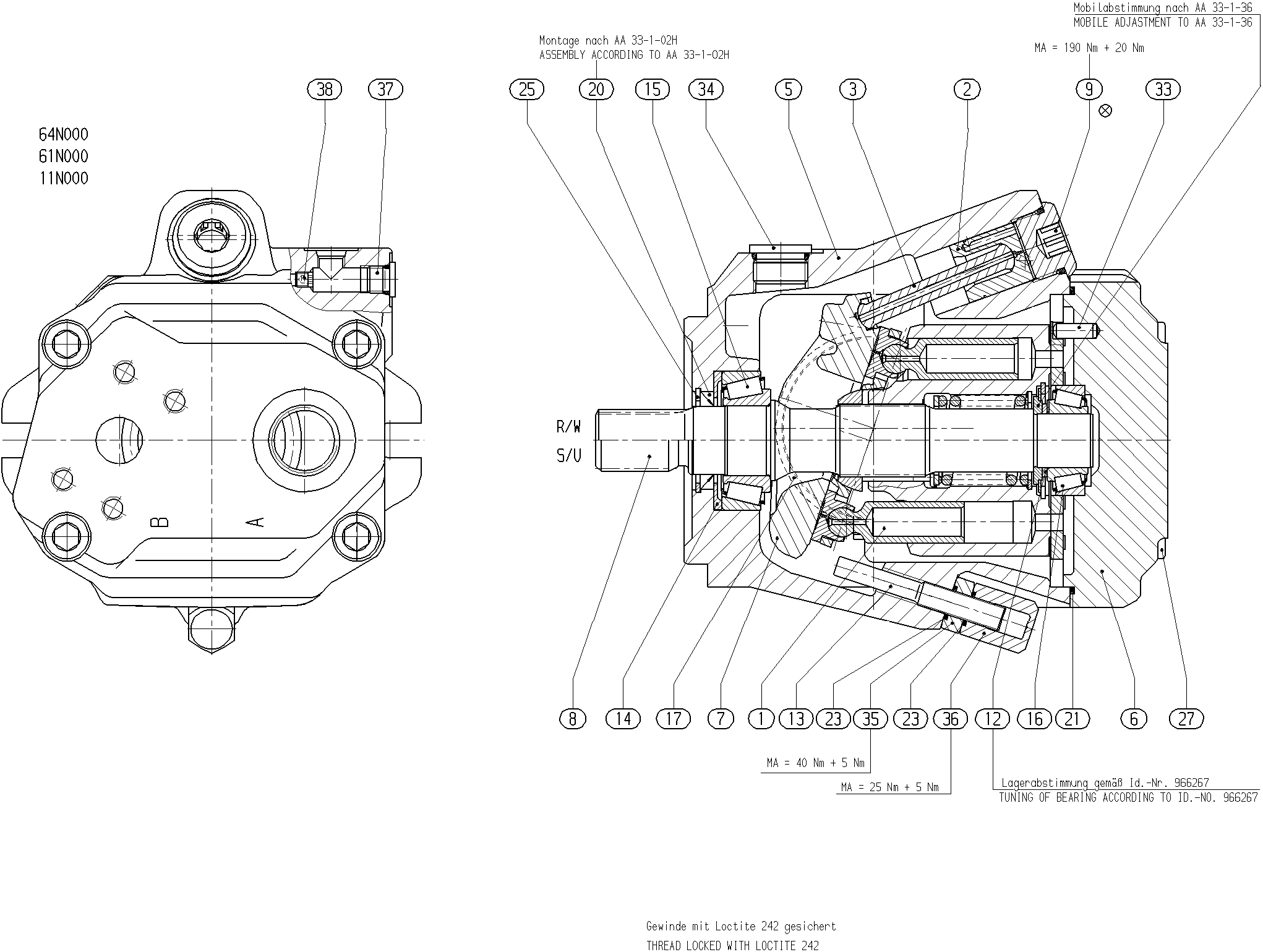

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902468081 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910993694 | TŁOK REGULACYJNY | 1 | ||
| R902439068 | TŁOCZYSKO | 1 | ||
| R902467988 | OBUDOWA SILNIKA | 1 | ||
| R910993157 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R902443505 | PŁYTA WYCHYLNA | 1 | ||
| R902467875 | WAŁ NAPĘDOWY | 1 | ||
| R902447575 | KOREK GWINTOWANY Lista części podzespołu →L | 1 | ||
| R910938955 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910933408 | ŚRUBA OGRANICZAJĄCA | 1 | ||
| R910987963 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | ||
| R910704946 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910704954 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910933793 | OSŁONA ŁOŻYSKA | 2 | ||
| R910985471 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁU | 1 | ||
| R913052048 | O-RINGD | 1 | ||
| R910804886 | O-RINGD | 2 | ||
| R902403814 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910110248 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R902533908 | SZTYFT PROSTY | 1 | ||
| R910967343 | KOREK GWINTOWANY | 1 | ||
| R910998240 | NAKRĘTKA | 1 | ||
| R910961839 | NAKRĘTKA KOŁPAKOWA | 1 | ||
| R910764647 | KOREK GWINTOWANY | 1 | ||
| R909156493 | DYSZA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10V |
| Wielkość (NG) | 45 | 45 |
| Regulatory | Sterowanie dwupołożeniowe bezpośrednie, zewnętrzne zasilanie ciśnieniem sterującym bez zaworu załącz/wyłącz | DG |
| Seria | Seria 5, indeks 2 | 52 |
| Kierunek obrotów | Patrząc na wał napędowy dwukierunkowy | W |
| Minimalna objętość robocza | Vg min [cm3] nastawna bezstopniowo od/do | 1 |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy podobny do ISO 3019-1 do zredukowanego momentu obrotowego | W |
| Zawory | Bez zaworu | 0 |
