Jednostka · POMPA OSIOWO-TŁOKOWA
AA10VO85DRF/53L-VSD12H00R902463975
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu AA10VO85DRF/53L-VSD12H00, numer materiałowy R902463975. Wielkość nominalna: NG 85. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: z regulatorem przepływu, X-T otwarte, hydrauliczny (DRF). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Kołnierz mocujący: wg ISO 3019-1 (SAE) 4-otworowy (D). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162 metryczny gwint mocujący metryczny do napędu przelotowego z boku naprzeciwległe (12). Złącze elektromagnesów: 13 Z elektrycznym czujnikiem kąta wychylenia PAL, ratiometryczny, zasilanie U = 5V DC (H).
- Numer
- R902463975
- Oznaczenie typu
- AA10VO85DRF/53L-VSD12H00
- Grupa
- A10VO 85
- Wydanie
- 06/2020

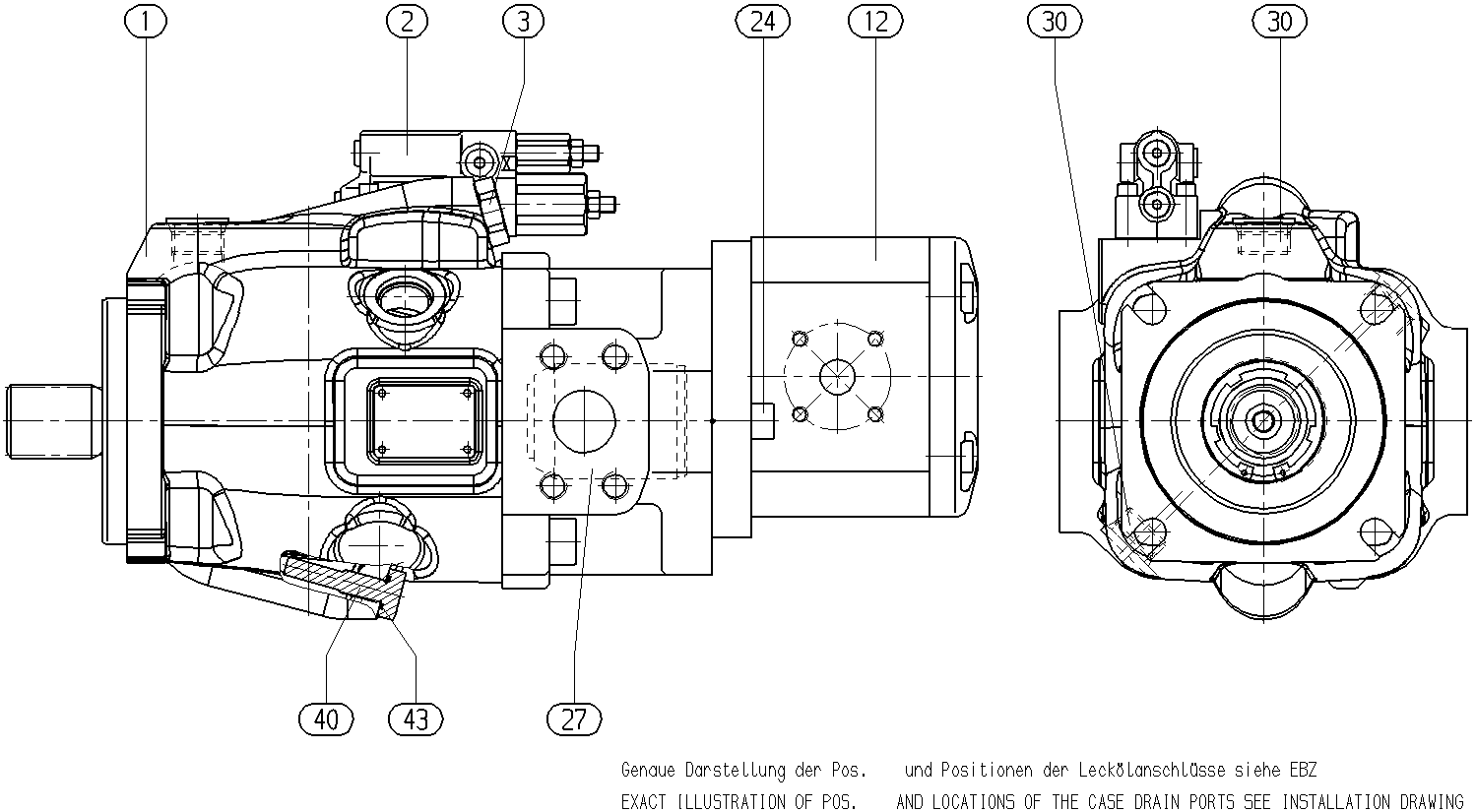

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902463908 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902453430 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902452824 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R918C02354 | POMPA ZĘBATA | 1 | ||
| R910121142 | ŚRUBA Z ŁBEM WALCOWYM | 2 | ||
| R902436101 | SPRZĘGŁO WIELOWYPUSTOWE | 1 | ||
| R910967351 | KOREK GWINTOWANY | 2 | ||
| R902429967 | ŚRUBA OGRANICZAJĄCA | 1 | ||
| R910919314 | O-RING | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 85 | 85 |
| Regulator | z regulatorem przepływu, X-T otwarte, hydrauliczny | DRF |
| Seria | Seria 5, indeks 3 | 53 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 4-otworowy | D |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162 metryczny gwint mocujący metryczny do napędu przelotowego z boku naprzeciwległe | 12 |
| Złącze elektromagnesów | 13 Z elektrycznym czujnikiem kąta wychylenia PAL, ratiometryczny, zasilanie U = 5V DC | H |
