Jednostka · POMPA OSIOWO-TŁOKOWA
AH A10V O 74 DFLR/31R-VSC12K07P -S2868R902463380
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu AHA10VO74DFLR/31R-VSC12K07P-S2868, numer materiałowy R902463380. Wielkość nominalna: NG 74. Wersja: wersja szybkoobrotowa (wymiary zewnętrzne takie same jak w wersji standardowej) (H). Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: regulator ciśnienia, przepływu i mocy (DFLR). Kierunek obrotów: patrząc na wał napędowy W prawo (R). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy, wał standardowy ISO 3019-1. (S). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu. Dla napędu przelotowego (12). Napęd przelotowy: 127-2 (C) 1 1/4 in 14T 12/24DP (K07). Złącze elektromagnesów: DEUTSCH – złącze zalewane, 2-stykowe, bez diody tłumiącej (P). Wykonanie specjalne nr 2868.
- Numer
- R902463380
- Oznaczenie typu
- AH A10V O 74 DFLR/31R-VSC12K07P -S2868
- Grupa
- A10VO 74
- Wydanie
- 06/2020

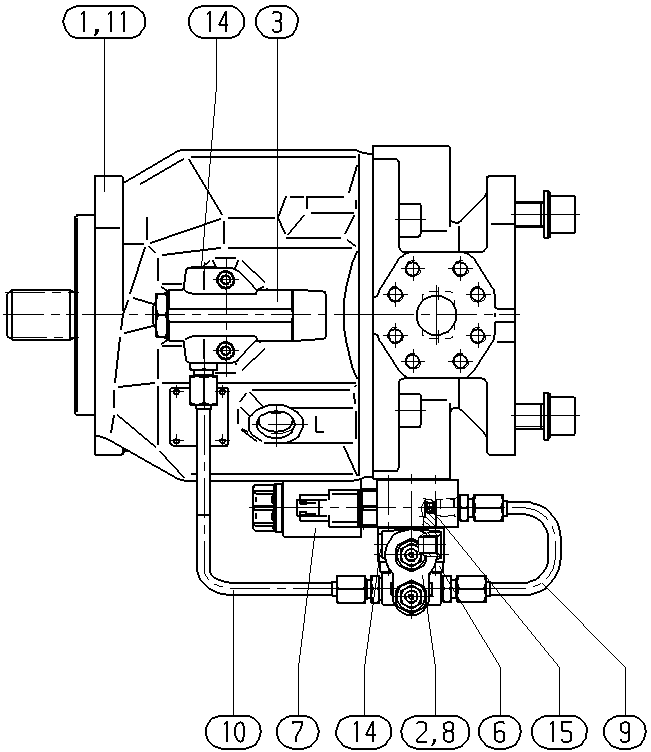

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902463378 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902533493 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902533217 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910387053 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R902479072 | PŁYTA ZAWOROWA Lista części podzespołu →L | 1 | ||
| R902434482 | USZCZELKA | 1 | ||
| R902478399 | ORUROWANIE Lista części podzespołu →L | 1 | ||
| R902438665 | ORUROWANIE Lista części podzespołu →L | 1 | ||
| R902463348 | SCHEMAT ZASILANIA | 1 | ||
| R910764647 | KOREK GWINTOWANY | 2 | ||
| R909156493 | DYSZA | 1 | ||
| 51 | R909154493 | KOŁPAK ZABEZPIECZAJĄCY | 2 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Wersja | Wersja szybkoobrotowa (wymiary zewnętrzne takie same jak w wersji standardowej) | H |
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 74 | 74 |
| Regulator | Regulator ciśnienia, przepływu i mocy | DFLR |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W prawo | R |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy, wał standardowy ISO 3019-1. | S |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu. Dla napędu przelotowego | 12 |
| Napęd przelotowy | 127-2 (C) 1 1/4 in 14T 12/24DP | K07 |
| Złącze elektromagnesów | DEUTSCH – złącze zalewane, 2-stykowe, bez diody tłumiącej | P |
