Jednostka · POMPA OSIOWO-TŁOKOWA
A A10VSO 71 DFEH/32R-VRB22U99 -SO487R902462508
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VSO, kod typu AA10VSO71DFEH/32R-VRB22U99-SO487, numer materiałowy R902462508. Wielkość nominalna: NG 71. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10VS). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy ISO 3019-1 jak wał „S”, ale dla wyższego momentu obrotowego (R). Kołnierz mocujący: ISO 3019-2; 4-otworowy (B). Przyłącze: przyłącza kołnierzowe SAE gwint mocujący, metryczny. u góry, u dołu, naprzeciwległe, z uniwersalnym napędem przelotowym bez tłumienia pulsacji (22). Wykonanie zespołu roboczego: wysokoobrotowy z płytą przyłączeniową w wersji 22U (S).
- Numer
- R902462508
- Oznaczenie typu
- A A10VSO 71 DFEH/32R-VRB22U99 -SO487
- Grupa
- A10VSO 71
- Wydanie
- 06/2020

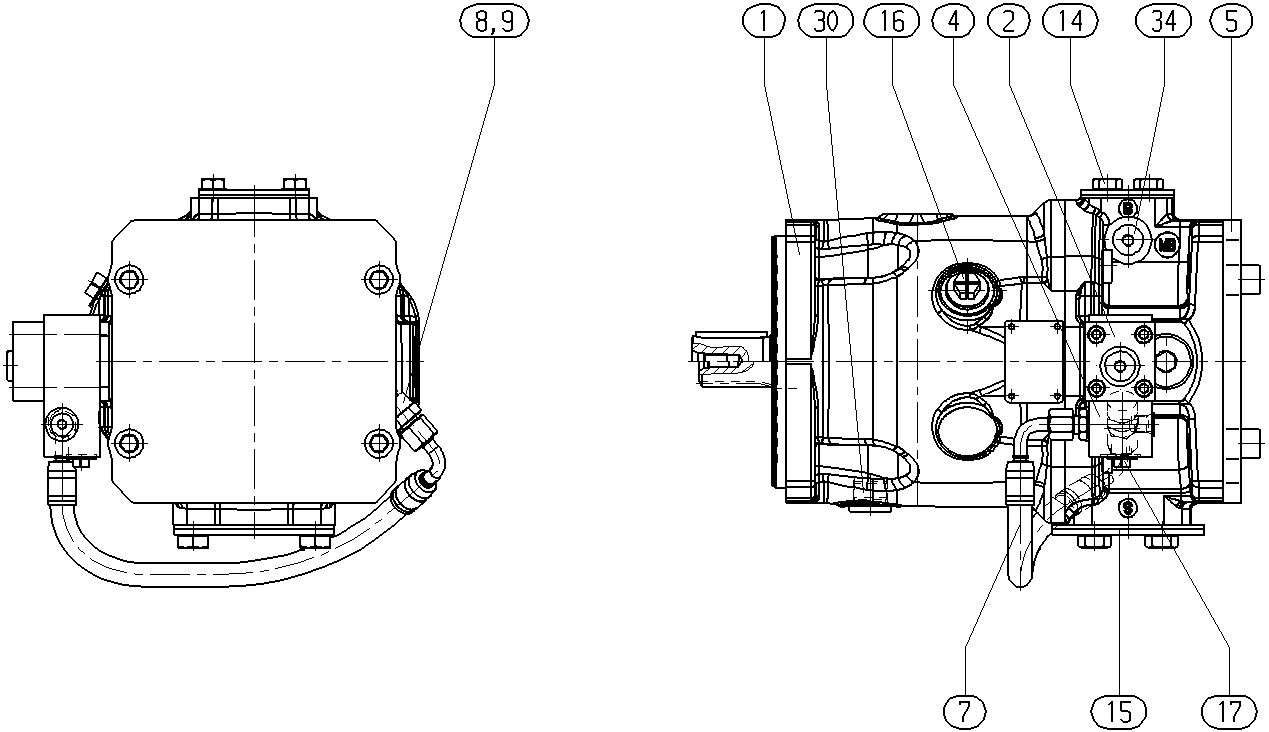

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902461569 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902452844 | POKRYWA KOŁNIERZA | 1 | ||
| 3 | R902449557 | POKRYWA KOŁNIERZA | 1 | |
| R902409295 | PŁYTA POŚREDNIA Lista części podzespołu →L | 1 | ||
| R902438778 | POKRYWA Lista części podzespołu →L | 1 | ||
| R902455338 | WĄŻ Lista części podzespołu →L | 1 | ||
| R902438022 | ZŁĄCZKA | 1 | ||
| R910080543 | O-RING | 1 | ||
| R902400578 | POKRYWA KOŁNIERZA | 1 | ||
| R902400590 | POKRYWA KOŁNIERZA | 1 | ||
| R902602011 | ŚRUBA USZCZELNIAJĄCA | 1 | ||
| R909831377 | KOREK ZABEZPIECZAJĄCY | 1 | ||
| R909156654 | KOREK GWINTOWANY | 1 | ||
| R913011609 | KOREK GWINTOWANY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10VS |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 71 | 71 |
| Seria | Seria 3, indeks 2 | 32 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy ISO 3019-1 jak wał „S”, ale dla wyższego momentu obrotowego | R |
| Kołnierz mocujący | ISO 3019-2; 4-otworowy | B |
| Przyłącze | Przyłącza kołnierzowe SAE gwint mocujący, metryczny. u góry, u dołu, naprzeciwległe, z uniwersalnym napędem przelotowym bez tłumienia pulsacji | 22 |
| Wykonanie zespołu roboczego | Wysokoobrotowy z płytą przyłączeniową w wersji 22U | S |
