Jednostka · SILNIK TŁOKOWY OSIOWY
AL A10V M 45 EZ7 /52W1-VWC16N000 -S2386R902461828
Silnik osiowy wielotłoczkowy Bosch Rexroth seria A10VM, kod typu ALA10VM45EZ7/52W1-VWC16N000-S2386, numer materiałowy R902461828. Wielkość nominalna: NG 45. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10V). Tryb pracy: silnik, obieg otwarty i zamknięty (M). Regulatory: sterowanie dwupołożeniowe elektryczne z elektromagnesem przełączającym U = 24 V dysza z (EZ7). Kierunek obrotów: patrząc na wał napędowy dwukierunkowy (W). Minimalna objętość robocza: vg min [cm3] nastawna bezstopniowo od/do (1). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy podobny do ISO 3019-1 do zredukowanego momentu obrotowego (W). Kołnierz mocujący: wg ISO 3019-1 (SAE); 2-otworowy (C). Przyłącza robocze: przyłącza gwintowane wg A i B z boku, Przyłącze gwintowane, metryczne DIN 3852-1 po tej samej stronie (16N00). Zawory: bez zaworu (0). Wykonanie specjalne nr 2386.
- Numer
- R902461828
- Oznaczenie typu
- AL A10V M 45 EZ7 /52W1-VWC16N000 -S2386
- Grupa
- A10VM 45
- Wydanie
- 06/2020

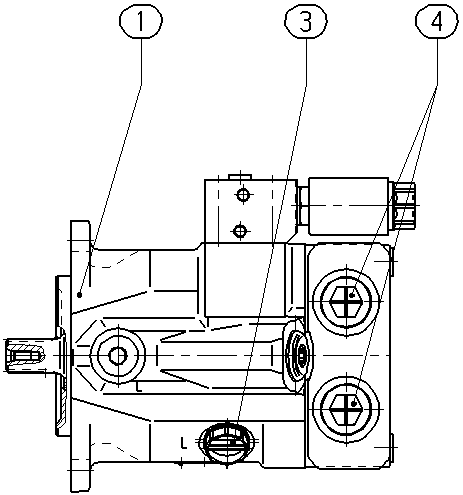

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902461829 | SILNIK TŁOKOWY OSIOWY Lista części podzespołu →L | 1 | ||
| R902603190 | ŚRUBA USZCZELNIAJĄCA | 1 | ||
| R902602012 | ŚRUBA USZCZELNIAJĄCA | 2 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10V |
| Tryb pracy | Silnik, obieg otwarty i zamknięty | M |
| Wielkość (NG) | 45 | 45 |
| Regulatory | Sterowanie dwupołożeniowe elektryczne z elektromagnesem przełączającym U = 24 V dysza z | EZ7 |
| Seria | Seria 5, indeks 2 | 52 |
| Kierunek obrotów | Patrząc na wał napędowy dwukierunkowy | W |
| Minimalna objętość robocza | Vg min [cm3] nastawna bezstopniowo od/do | 1 |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy podobny do ISO 3019-1 do zredukowanego momentu obrotowego | W |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE); 2-otworowy | C |
| Przyłącza robocze | Przyłącza gwintowane wg A i B z boku, Przyłącze gwintowane, metryczne DIN 3852-1 po tej samej stronie | 16N00 |
| Zawory | Bez zaworu | 0 |
