Jednostka · SILNIK TŁOKOWY OSIOWY
A A10V M 45 HZ /52W1-VRC66N007 -S1622R902460089
Silnik osiowy wielotłoczkowy Bosch Rexroth seria A10VM, kod typu AA10VM45HZ/52W1-VRC66N007-S1622, numer materiałowy R902460089. Wielkość nominalna: NG 45. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10V). Tryb pracy: silnik, obieg otwarty i zamknięty (M). Regulatory: sterowanie dwupołożeniowe hydrauliczne bez czasu przełączania (HZ). Kierunek obrotów: patrząc na wał napędowy dwukierunkowy (W). Minimalna objętość robocza: vg min [cm3] nastawna bezstopniowo od/do (1). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy podobny do ISO 3019-1 do wysokiego momentu obrotowego (R). Kołnierz mocujący: wg ISO 3019-1 (SAE); 2-otworowy (C). Przyłącza robocze: przyłącza gwintowane wg A i B z boku, Przyłącze gwintowane, UN ISO 11926 po tej samej stronie (66N00). Zawory: zintegrowany zawór płuczący (tylko z przyłączami roboczymi 10N00, 60N00 i 16N00, 66N00) (7). Wykonanie specjalne nr 1622.
- Numer
- R902460089
- Oznaczenie typu
- A A10V M 45 HZ /52W1-VRC66N007 -S1622
- Grupa
- A10VM 45
- Wydanie
- 06/2020

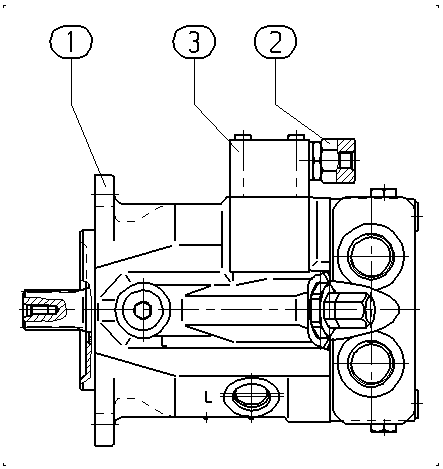

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902460120 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902410659 | ROZDZIELACZ Lista części podzespołu →L | 1 | ||
| R910993016 | OBUDOWA ZAWORU Lista części podzespołu →L | 1 | ||
| 70 | R902603191 | ŚRUBA USZCZELNIAJĄCA | 2 | |
| 72 | R902603190 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 73 | R902602014 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 75 | R909830326 | TABLICZKA ZNAMIONOWA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10V |
| Tryb pracy | Silnik, obieg otwarty i zamknięty | M |
| Wielkość (NG) | 45 | 45 |
| Regulatory | Sterowanie dwupołożeniowe hydrauliczne bez czasu przełączania | HZ |
| Seria | Seria 5, indeks 2 | 52 |
| Kierunek obrotów | Patrząc na wał napędowy dwukierunkowy | W |
| Minimalna objętość robocza | Vg min [cm3] nastawna bezstopniowo od/do | 1 |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy podobny do ISO 3019-1 do wysokiego momentu obrotowego | R |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE); 2-otworowy | C |
| Przyłącza robocze | Przyłącza gwintowane wg A i B z boku, Przyłącze gwintowane, UN ISO 11926 po tej samej stronie | 66N00 |
| Zawory | Zintegrowany zawór płuczący (tylko z przyłączami roboczymi 10N00, 60N00 i 16N00, 66N00) | 7 |
Inne wykonania 8
- R902505323 A A10V M 45 HZ /52W1-VRC66N007
- R902505101 A A10V M 45 HZ /52W1-VRC66N007 -S1622
- R902474600 A A10V M 45 HZ /52W1-VRC66N007 -S3720
- R902505103 A A10V M 45 HZ /52W1-VRC66N007 -S3720
- R902460088 AL A10V M 45 HZ /52W1-VRC66N007 -S1622
- R902505100 AL A10V M 45 HZ /52W1-VRC66N007 -S1622
- R902474599 AL A10V M 45 HZ /52W1-VRC66N007 -S3720
- R902505102 AL A10V M 45 HZ /52W1-VRC66N007 -S3720
