Jednostka · POMPA OSIOWO-TŁOKOWA
AA10VO63EK1DS/53L-VWC11N00P-S2293R902455890
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu AA10VO63EK1DS/53L-VWC11N00P-S2293, numer materiałowy R902455890. Wielkość nominalna: NG 63. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: regulacja ciśnienia i przepływu z odcięciem regulatora U = 12 V (load sensing), X-T zaślepione (EK1DS). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: podobny do wału „U”, jednak dla wyższego momentu obrotowego, tylko warunkowo przydatny do montażu z napędem przelotowym. Możliwości montażu –. 80 (W). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE gwint mocujący metryczny z tyłu wg ISO 6162 metryczny nie do napędu przelotowego (11). Napęd przelotowy: bez napędu przelotowego (N00). Złącze elektromagnesów: DEUTSCH – złącze zalewane, 2-stykowe – bez diody tłumiącej (dla sterowań elektrycznych) (P). Wykonanie specjalne nr 2293.
- Numer
- R902455890
- Oznaczenie typu
- AA10VO63EK1DS/53L-VWC11N00P-S2293
- Grupa
- A10VO 63
- Wydanie
- 06/2020

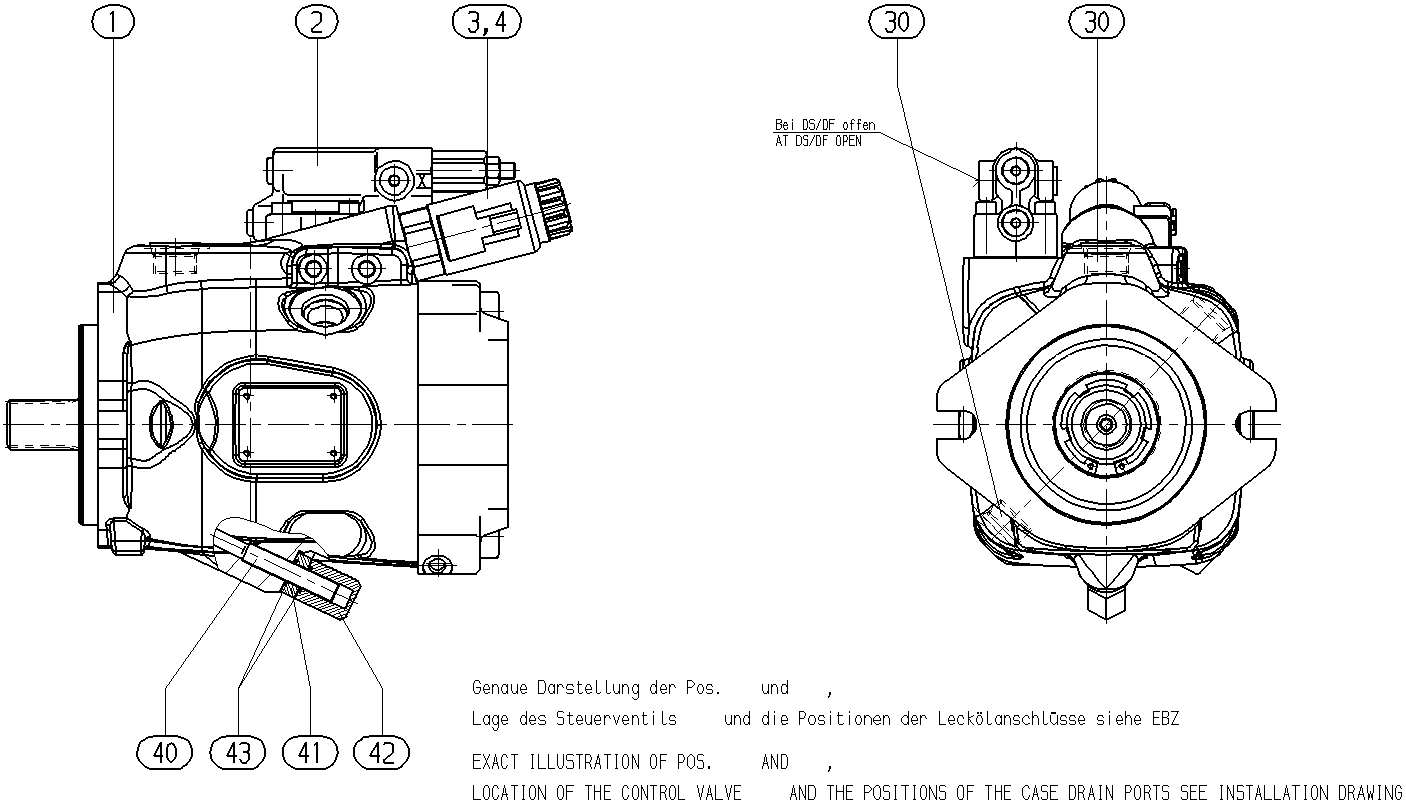

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902455984 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902450439 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902438427 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902438532 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910967343 | KOREK GWINTOWANY | 2 | ||
| R910947854 | ŚRUBA OGRANICZAJĄCA | 1 | ||
| R910998240 | NAKRĘTKA | 1 | ||
| R910961839 | NAKRĘTKA KOŁPAKOWA | 1 | ||
| R910804886 | O-RING | 2 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 63 | 63 |
| Regulator | regulacja ciśnienia i przepływu z odcięciem regulatora U = 12 V (load sensing), X-T zaślepione | EK1DS |
| Seria | Seria 5, indeks 3 | 53 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | podobny do wału „U”, jednak dla wyższego momentu obrotowego, tylko warunkowo przydatny do montażu z napędem przelotowym. Możliwości montażu –. 80 | W |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE gwint mocujący metryczny z tyłu wg ISO 6162 metryczny nie do napędu przelotowego | 11 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
| Złącze elektromagnesów | DEUTSCH – złącze zalewane, 2-stykowe – bez diody tłumiącej (dla sterowań elektrycznych) | P |
