Jednostka · ZESPÓŁ PODSTAWY
GA10VO100OV/31R-VSC12K07R902455652
Jednostka podstawowa Bosch Rexroth seria A10VO, kod typu GA10VO100OV/31R-VSC12K07, numer materiałowy R902455652. Wielkość nominalna: NG 100. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy W prawo (R). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy, wał standardowy ISO 3019-1. (S). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu. Dla napędu przelotowego (12). Napęd przelotowy: 127-2 (C) 1 1/4 in 14T 12/24DP (K07).
- Numer
- R902455652
- Oznaczenie typu
- GA10VO100OV/31R-VSC12K07
- Grupa
- A10VO 100
- Wydanie
- 06/2020

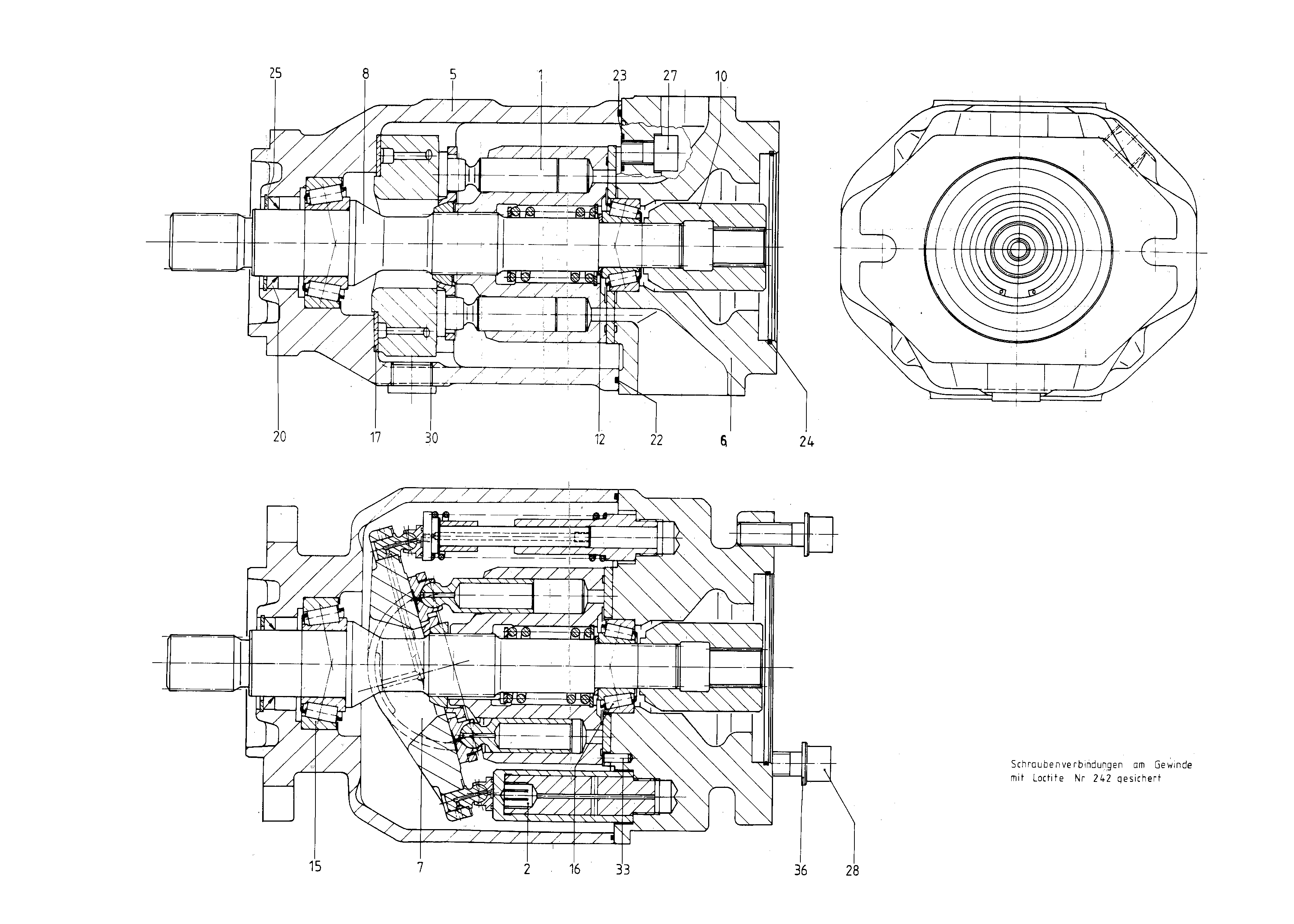

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| 1 | R910906871 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | |
| R910913785 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| 5 | R910906803 | OBUDOWA POMPY | 1 | |
| 6 | R910988619 | PŁYTA POŁĄCZENIOWA | 1 | |
| R910961050 | PŁYTA WYCHYLNA Lista części podzespołu →L | 1 | ||
| 8 | R910993523 | WAŁ NAPĘDOWY | 1 | |
| R902436086 | SPRZĘGŁO WIELOWYPUSTOWE | 1 | ||
| 12 | R910906878 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | |
| R910906908 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910906909 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910906881 | OSŁONA ŁOŻYSKA | 2 | ||
| R910113174 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R910912756 | O-RINGD | 1 | ||
| R913050578 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | ||
| R910631175 | O-RINGD | 1 | ||
| R909832149 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910389714 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R910967351 | KOREK GWINTOWANYD | 1 | ||
| 31 | R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | |
| R902533908 | SZTYFT PROSTY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 100 | 100 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W prawo | R |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy, wał standardowy ISO 3019-1. | S |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu. Dla napędu przelotowego | 12 |
| Napęd przelotowy | 127-2 (C) 1 1/4 in 14T 12/24DP | K07 |
