Jednostka · POMPA OSIOWO-TŁOKOWA
A A10V O63EK2DS/53R-VUC11N00H -S1765R902453282
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu AA10VO63EK2DS/53R-VUC11N00H-S1765, numer materiałowy R902453282. Wielkość nominalna: NG 63. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: regulacja ciśnienia i przepływu z odcięciem regulatora (load sensing) U = 24 V (EK2DS). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: o zmniejszonej średnicy, ograniczona przydatność do napędu przelotowego (U). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE gwint mocujący metryczny z tyłu wg ISO 6162 metryczny nie do napędu przelotowego (11). Napęd przelotowy: bez napędu przelotowego (N00). Złącze elektromagnesów: 13 Z elektrycznym czujnikiem kąta wychylenia PAL, ratiometryczny, zasilanie U = 5V DC (H). Wykonanie specjalne nr 1765.
- Numer
- R902453282
- Oznaczenie typu
- A A10V O63EK2DS/53R-VUC11N00H -S1765
- Grupa
- A10VO 63
- Wydanie
- 06/2020

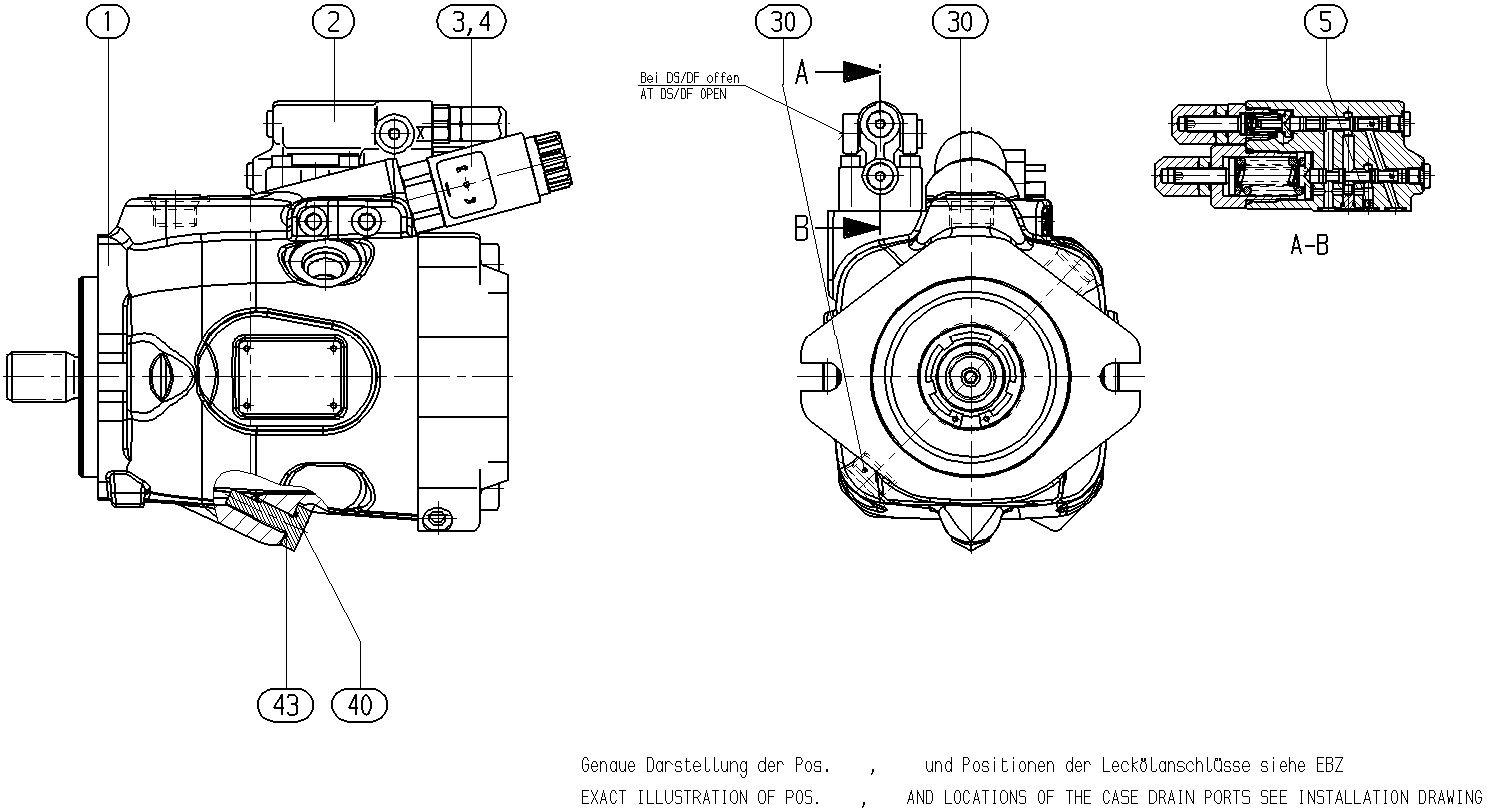

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902431567 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902470580 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902445311 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902438532 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902540855 | DYSZA | 1 | ||
| R910967343 | KOREK GWINTOWANY | 2 | ||
| R902427032 | ŚRUBA OGRANICZAJĄCA | 1 | ||
| R910804886 | O-RING | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 63 | 63 |
| Regulator | regulacja ciśnienia i przepływu z odcięciem regulatora (load sensing) U = 24 V | EK2DS |
| Seria | Seria 5, indeks 3 | 53 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | o zmniejszonej średnicy, ograniczona przydatność do napędu przelotowego | U |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE gwint mocujący metryczny z tyłu wg ISO 6162 metryczny nie do napędu przelotowego | 11 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
| Złącze elektromagnesów | 13 Z elektrycznym czujnikiem kąta wychylenia PAL, ratiometryczny, zasilanie U = 5V DC | H |
