Jednostka · POMPA OSIOWO-TŁOKOWA
A A10VSO 71 DFE /31R-VRA12KD3 -SO487R902451517
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VSO, kod typu AA10VSO71DFE/31R-VRA12KD3-SO487, numer materiałowy R902451517. Wielkość nominalna: NG 71. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10VS). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy ISO 3019-1 Podobny do wału „S”, jednak dla wyższego momentu obrotowego (R). Kołnierz mocujący: ISO 3019-2 2-otworowy (A). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, metryczny gwint mocujący z boku naprzeciwległe (12). Wykonanie specjalne nr 487.
- Numer
- R902451517
- Oznaczenie typu
- A A10VSO 71 DFE /31R-VRA12KD3 -SO487
- Grupa
- A10VSO 71
- Wydanie
- 06/2020

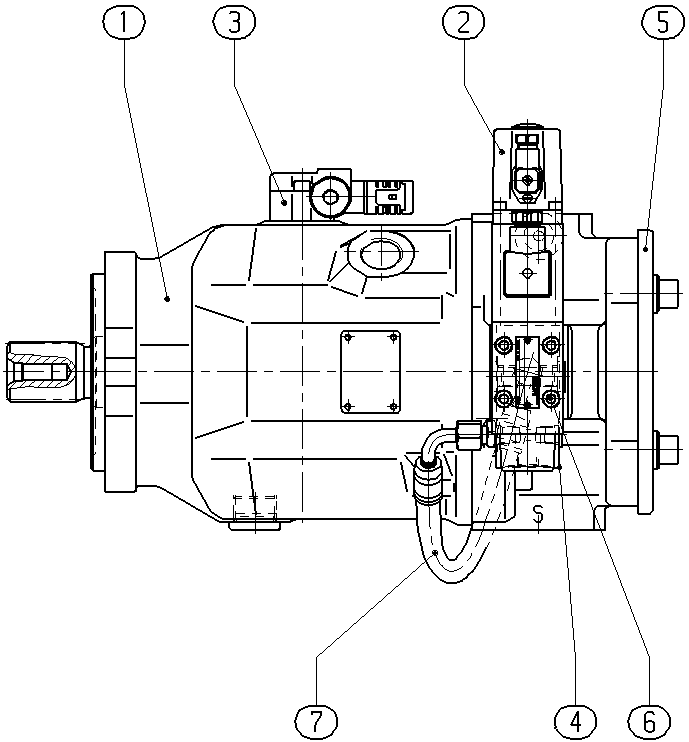

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902451595 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902425762 | ELEKTRONICZNY ELEMENT STERUJĄCY Lista części podzespołu →L | 1 | ||
| R910947340 | INDUKCYJNY PRZETWORNIK POŁOŻENIA Lista części podzespołu →L | 1 | ||
| R902404047 | PŁYTA POŚREDNIA Lista części podzespołu →L | 1 | ||
| R902469009 | POKRYWA Lista części podzespołu →L | 1 | ||
| R910914728 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R910969208 | WĄŻ Lista części podzespołu →L | 1 | ||
| 14 | R902400582 | POKRYWA KOŁNIERZA | 1 | |
| 15 | R902400590 | POKRYWA KOŁNIERZA | 1 | |
| 16 | R902602011 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 17 | R909831377 | KOREK ZABEZPIECZAJĄCY | 1 | |
| 75 | R909830326 | TABLICZKA ZNAMIONOWA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10VS |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 71 | 71 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy ISO 3019-1 Podobny do wału „S”, jednak dla wyższego momentu obrotowego | R |
| Kołnierz mocujący | ISO 3019-2 2-otworowy | A |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, metryczny gwint mocujący z boku naprzeciwległe | 12 |
