Jednostka · POMPA OSIOWO-TŁOKOWA
A A10V O 45EP1DF/53L-VUC62K04PBASIC*PT*R902450796
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu AA10VO45EP1DF/53L-VUC62K04PBASIC*PT*, numer materiałowy R902450796. Wielkość nominalna: NG 45. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: z regulacją ciśnienia i przepływu U = 12 V (load-sensing), X-T otwarte (EP1DF). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: o zmniejszonej średnicy, ograniczona przydatność do napędu przelotowego (U). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162 UNC gwint mocujący UNC do napędu przelotowego z boku naprzeciwległe (62). Napęd przelotowy: 101-2 (B) 1 in 15T 16/32DP (K04). Złącze elektromagnesów: DEUTSCH – złącze zalewane, 2-stykowe – bez diody tłumiącej (dla sterowań elektrycznych) (P).
- Numer
- R902450796
- Oznaczenie typu
- A A10V O 45EP1DF/53L-VUC62K04PBASIC*PT*
- Grupa
- A10VO 45
- Wydanie
- 06/2020

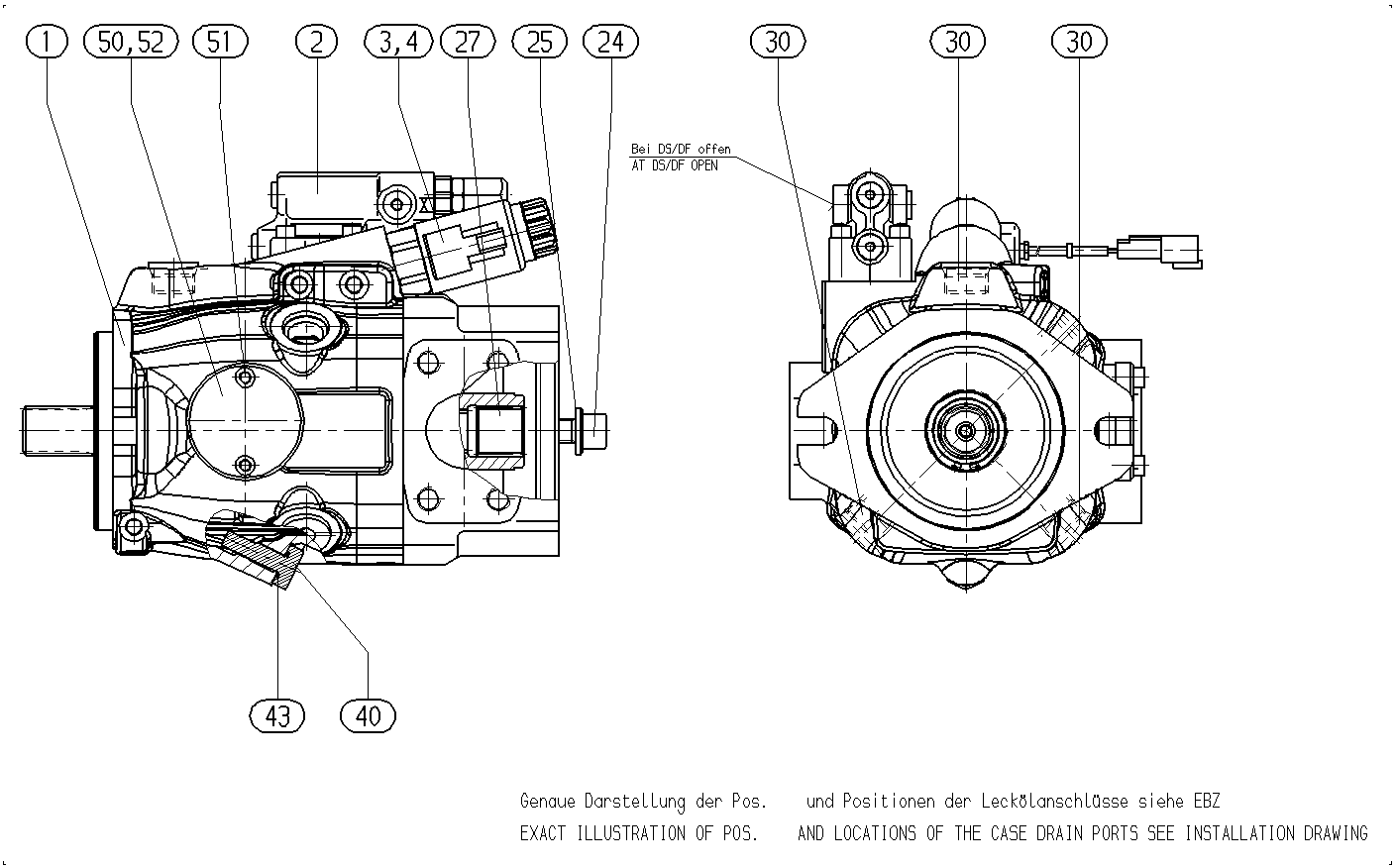

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902449301 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902453430 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902439081 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902438539 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902436103 | SPRZĘGŁO WIELOWYPUSTOWE | 1 | ||
| R910967343 | KOREK GWINTOWANY | 3 | ||
| R902445111 | ŚRUBA OGRANICZAJĄCA | 1 | ||
| R910804886 | O-RING | 1 | ||
| R910967428 | POKRYWA | 1 | ||
| R910109304 | ŚRUBA Z ŁBEM WALCOWYM | 2 | ||
| R910756601 | O-RING | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 45 | 45 |
| Regulator | z regulacją ciśnienia i przepływu U = 12 V (load-sensing), X-T otwarte | EP1DF |
| Seria | Seria 5, indeks 3 | 53 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | o zmniejszonej średnicy, ograniczona przydatność do napędu przelotowego | U |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162 UNC gwint mocujący UNC do napędu przelotowego z boku naprzeciwległe | 62 |
| Napęd przelotowy | 101-2 (B) 1 in 15T 16/32DP | K04 |
| Złącze elektromagnesów | DEUTSCH – złącze zalewane, 2-stykowe – bez diody tłumiącej (dla sterowań elektrycznych) | P |
