Jednostka · ZESPÓŁ PODSTAWY
GA10VSO1404V/32R-VPB12N00LRR902449622
Jednostka podstawowa Bosch Rexroth seria A10VSO, kod typu GA10VSO1404V/32R-VPB12N00LR, numer materiałowy R902449622. Wielkość nominalna: NG 1404. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10VS). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał z wpustem pryzmatycznym DIN 6885, ograniczona przydatność do napędu przelotowego (P). Kołnierz mocujący: ISO 3019-2; 4-otworowy (B). Przyłącze: przyłącza kołnierzowe SAE gwint mocujący, u góry, u dołu, naprzeciwległe metryczny. (12). Napęd przelotowy: bez napędu przelotowego (N00).
- Numer
- R902449622
- Oznaczenie typu
- GA10VSO1404V/32R-VPB12N00LR
- Grupa
- A10VSO 1404
- Wydanie
- 06/2020

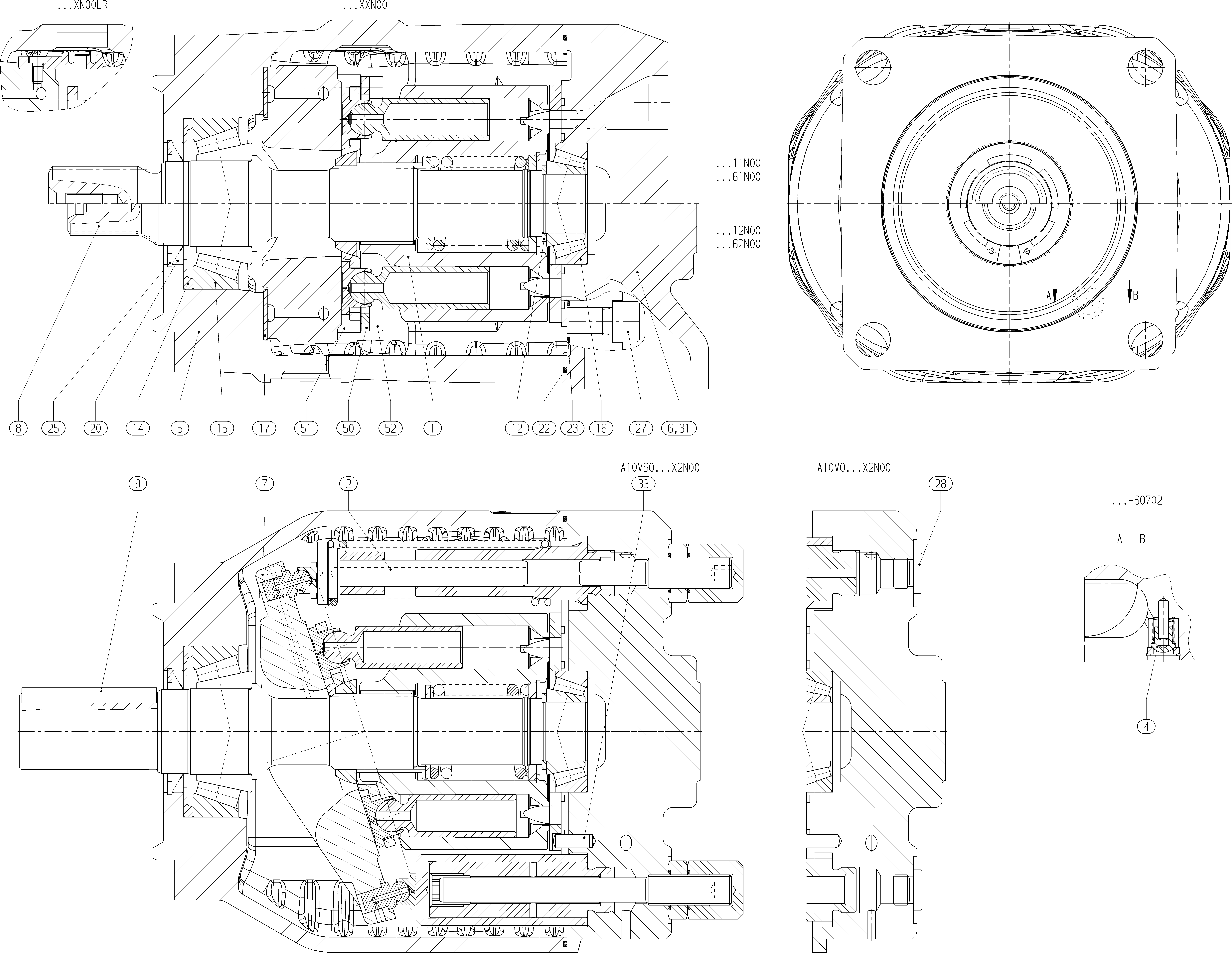

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902483665 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902538158 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902433446 | OBUDOWA POMPY | 1 | ||
| R902534416 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R902446168 | PŁYTA WYCHYLNA | 1 | ||
| R902447878 | WAŁ NAPĘDOWY | 1 | ||
| R910244848 | WPUST PRYZMATYCZNY | 1 | ||
| R902425273 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910988055 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | ||
| R910918203 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910918201 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910918174 | OSŁONA ŁOŻYSKA | 2 | ||
| R909831178 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R910930461 | O-RINGD | 1 | ||
| R913053032 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | ||
| R910941920 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910659169 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| R910922017 | SZTYFT PROSTY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10VS |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 1404 | 1404 |
| Seria | Seria 3, indeks 2 | 32 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał z wpustem pryzmatycznym DIN 6885, ograniczona przydatność do napędu przelotowego | P |
| Kołnierz mocujący | ISO 3019-2; 4-otworowy | B |
| Przyłącze | Przyłącza kołnierzowe SAE gwint mocujący, u góry, u dołu, naprzeciwległe metryczny. | 12 |
| Napęd przelotowy | bez napędu przelotowego | N00 |
