Jednostka · POMPA OSIOWO-TŁOKOWA
AH A10V O 71 DFLR/31L-VSC43N00 -S1972R902449137
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu AHA10VO71DFLR/31L-VSC43N00-S1972, numer materiałowy R902449137. Wielkość nominalna: NG 71. Wersja: wersja szybkoobrotowa (wymiary zewnętrzne takie same jak w wersji standardowej) (H). Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: regulator ciśnienia, przepływu i mocy (DFLR). Kierunek obrotów: patrząc na wał napędowy W lewo (L). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy, wał standardowy ISO 3019-1. (S). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Napęd przelotowy: bez napędu przelotowego (N00). Wykonanie specjalne nr 1972.
- Numer
- R902449137
- Oznaczenie typu
- AH A10V O 71 DFLR/31L-VSC43N00 -S1972
- Grupa
- A10VO 71
- Wydanie
- 06/2020

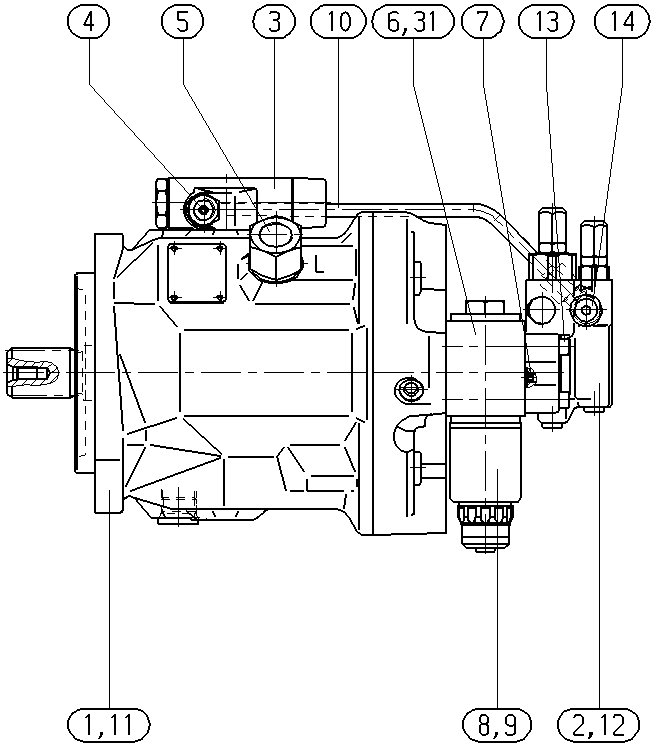

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902449295 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902472652 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902533217 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902409426 | ADAPTER Lista części podzespołu →L | 1 | ||
| R910934572 | ADAPTER Lista części podzespołu →L | 1 | ||
| R902469141 | PŁYTA POŚREDNIA | 1 | ||
| R902540855 | DYSZA | 1 | ||
| R902650786 | KIERUNKOWY ZAWÓR SUWAKOWY | 1 | ||
| R910785105 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R902449138 | ORUROWANIE Lista części podzespołu →L | 1 | ||
| R902410989 | SCHEMAT ZASILANIA | 1 | ||
| R902434482 | USZCZELKA | 1 | ||
| R910359491 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R910764647 | KOREK GWINTOWANY | 1 | ||
| 15 | R902434482 | USZCZELKA | 1 | |
| R909831317 | PODWÓJNY KOREK ZRYWANY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Wersja | Wersja szybkoobrotowa (wymiary zewnętrzne takie same jak w wersji standardowej) | H |
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 71 | 71 |
| Regulator | Regulator ciśnienia, przepływu i mocy | DFLR |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W lewo | L |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy, wał standardowy ISO 3019-1. | S |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
