Jednostka · POMPA OSIOWO-TŁOKOWA
AHA10VSO100DFEO/31R-PPA12K07-S1193R902447899
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VSO, kod typu AHA10VSO100DFEO/31R-PPA12K07-S1193, numer materiałowy R902447899. Wielkość nominalna: NG 100. Wersja: wersja wysokoobrotowa (opcja nie wpływa na wymiary zewnętrzne) (H). Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10VS). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy) tylko przy stosowaniu cieczy hydraulicznej HFA, HFB, HFC (P). Wał napędowy: wał z wpustem pryzmatycznym DIN 6885 dopuszczalny moment napędu przelotowego (P). Kołnierz mocujący: ISO 3019-2 2-otworowy (A). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, metryczny gwint mocujący z boku naprzeciwległe (12). Napęd przelotowy: 127-2 (C) 1 1/4 in 14T 12/24DP (K07). Wykonanie specjalne nr 1193.
- Numer
- R902447899
- Oznaczenie typu
- AHA10VSO100DFEO/31R-PPA12K07-S1193
- Grupa
- A10VSO 100
- Wydanie
- 06/2020

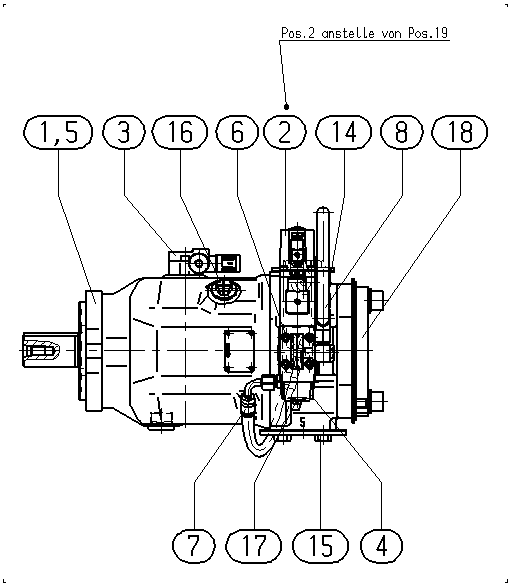

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902447937 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R910947340 | INDUKCYJNY PRZETWORNIK POŁOŻENIA Lista części podzespołu →L | 1 | ||
| R902409294 | PŁYTA POŚREDNIA Lista części podzespołu →L | 1 | ||
| R910918098 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | ||
| R910969083 | WĄŻ Lista części podzespołu →L | 1 | ||
| R902410407 | WĄŻ Lista części podzespołu →L | 1 | ||
| R902400584 | POKRYWA KOŁNIERZA | 1 | ||
| R902400594 | POKRYWA KOŁNIERZA | 1 | ||
| R902602012 | ŚRUBA USZCZELNIAJĄCA | 1 | ||
| R909831377 | KOREK ZABEZPIECZAJĄCY | 1 | ||
| R902602979 | POKRYWA KOŁNIERZA | 1 | ||
| 19 | R902452844 | POKRYWA KOŁNIERZA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Wersja | Wersja wysokoobrotowa (opcja nie wpływa na wymiary zewnętrzne) | H |
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10VS |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 100 | 100 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy) tylko przy stosowaniu cieczy hydraulicznej HFA, HFB, HFC | P |
| Wał napędowy | Wał z wpustem pryzmatycznym DIN 6885 dopuszczalny moment napędu przelotowego | P |
| Kołnierz mocujący | ISO 3019-2 2-otworowy | A |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, metryczny gwint mocujący z boku naprzeciwległe | 12 |
| Napęd przelotowy | 127-2 (C) 1 1/4 in 14T 12/24DP | K07 |
