Jednostka · POMPA OSIOWO-TŁOKOWA
ALA10VO45DRG/31R-PRC12H00R902446511
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu ALA10VO45DRG/31R-PRC12H00, numer materiałowy R902446511. Wielkość nominalna: NG 45. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: Z odcięciem ciśnienia, hydrauliczne, sterowane zdalnie (DRG). Kierunek obrotów: patrząc na wał napędowy W prawo (R). Wał napędowy: wał wielowypustowy ISO 3019-1. Podobny do wału „S”, jednak dla wyższego momentu (R). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu. Dla napędu przelotowego (12). Złącze elektromagnesów: 14 Z elektrycznym czujnikiem kąta wychylenia PAL, ratiometryczny, zasilanie U = 5V DC (H).
- Numer
- R902446511
- Oznaczenie typu
- ALA10VO45DRG/31R-PRC12H00
- Grupa
- A10VO 45
- Wydanie
- 06/2020

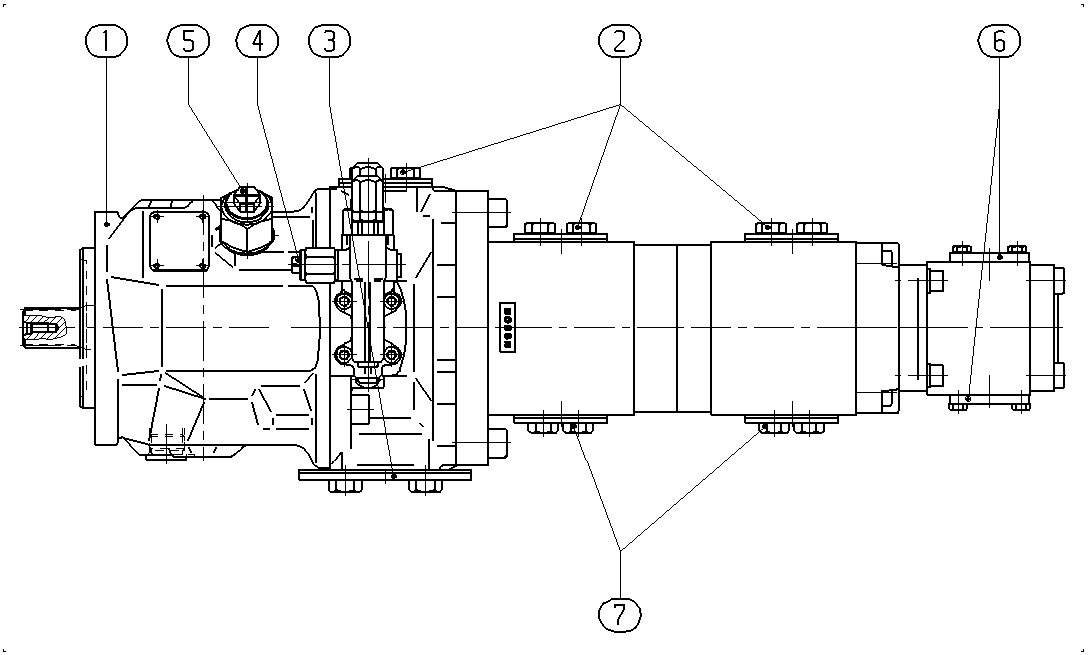

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902446512 | POMPA OSIOWO-TŁOKOWA Lista części podzespołu →L | 1 | ||
| R902400578 | POKRYWA KOŁNIERZA | 1 | ||
| R902400586 | POKRYWA KOŁNIERZA | 3 | ||
| R902602008 | ŚRUBA USZCZELNIAJĄCA | 1 | ||
| R902602011 | ŚRUBA USZCZELNIAJĄCA | 1 | ||
| R902448945 | POKRYWA KOŁNIERZA | 2 | ||
| R902400574 | POKRYWA KOŁNIERZA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 45 | 45 |
| Regulator | Z odcięciem ciśnienia, hydrauliczne, sterowane zdalnie | DRG |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W prawo | R |
| Wał napędowy | Wał wielowypustowy ISO 3019-1. Podobny do wału „S”, jednak dla wyższego momentu | R |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu. Dla napędu przelotowego | 12 |
| Złącze elektromagnesów | 14 Z elektrycznym czujnikiem kąta wychylenia PAL, ratiometryczny, zasilanie U = 5V DC | H |
