Jednostka · POMPA OSIOWO-TŁOKOWA
AL A10V O 74 DFR1/31L-VSC42N00 -S1916R902438924
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu ALA10VO74DFR1/31L-VSC42N00-S1916, numer materiałowy R902438924. Wielkość nominalna: NG 74. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: z regulatorem przepływu, X-T zaślepione, z funkcją płukania (DFR1). Kierunek obrotów: patrząc na wał napędowy W lewo (L). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy, wał standardowy ISO 3019-1. (S). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu (42). Napęd przelotowy: bez napędu przelotowego (N00). Wykonanie specjalne nr 1916.
- Numer
- R902438924
- Oznaczenie typu
- AL A10V O 74 DFR1/31L-VSC42N00 -S1916
- Grupa
- A10VO 74
- Wydanie
- 06/2020

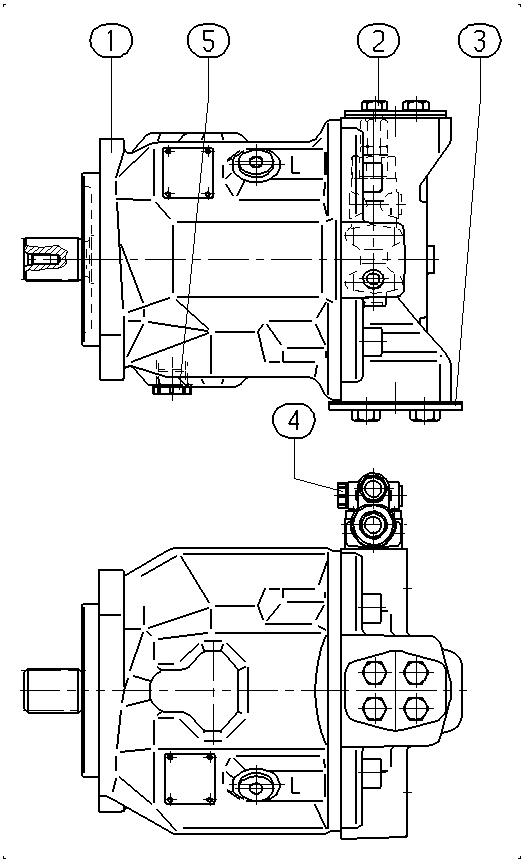

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902438925 | POMPA OSIOWO-TŁOKOWA Lista części podzespołu →L | 1 | ||
| R902400578 | POKRYWA KOŁNIERZA | 1 | ||
| R902400590 | POKRYWA KOŁNIERZA | 1 | ||
| R902602014 | ŚRUBA USZCZELNIAJĄCA | 1 | ||
| R902603190 | ŚRUBA USZCZELNIAJĄCA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 74 | 74 |
| Regulator | Z regulatorem przepływu, X-T zaślepione, z funkcją płukania | DFR1 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W lewo | L |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy, wał standardowy ISO 3019-1. | S |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu | 42 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
Inne wykonania 9
- R902438925 A A10V O 74 DFR1/31L-VSC42N00 -S1916
- R902470351 A A10V O 74 DFR1/31L-VSC42N00 -SO420
- R902470348 AL A10V O 74 DFR1/31L-VSC42N00 -SO420
- R902558596 AP A10V O 74 DFR1/31L-VSC42N00
- R902493297 AP A10V O 74 DFR1/31L-VSC42N00 -S3443
- R902511852 AP A10V O 74 DFR1/31L-VSC42N00 -S3717
- R902514169 AP A10V O 74 DFR1/31L-VSC42N00 -S3827
- R902561407 AP A10V O 74 DFR1/31L-VSC42N00 -S5434
- R902490587 AP A10V O 74 DFR1/31L-VSC42N00 -SO722
