Jednostka · POMPA OSIOWO-TŁOKOWA

AH A10V O100EF2DC /31R-VSC13KC3P -S1903R902438268

Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu AHA10VO100EF2DC/31R-VSC13KC3P-S1903, numer materiałowy R902438268. Wielkość nominalna: NG 100. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162 metryczny gwint mocujący metryczny nie do napędu przelotowego; dostępne dla z boku przesunięte o 90° tylko obrotów w lewo (13). Złącze elektromagnesów: DEUTSCH – złącze zalewane, 2-stykowe – bez diody tłumiącej (dla sterowań elektrycznych) (P). Wykonanie specjalne nr 1903.

Pokaż więcej

Numer: R902438268
Oznaczenie typu: AH A10V O100EF2DC /31R-VSC13KC3P -S1903
Grupa: A10VO 100
Wydanie: 06/2020

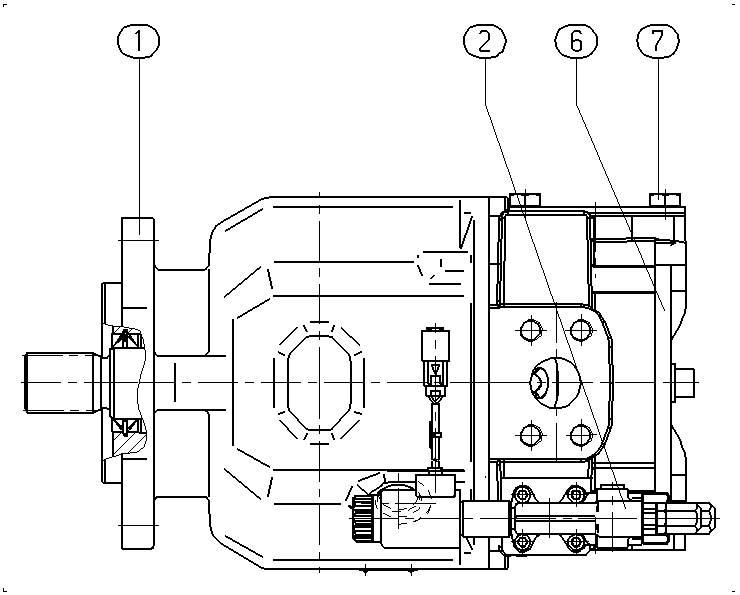

AH A10V O100EF2DC /31R-VSC13KC3P -S1903 — Rysunek

Numer	Nazwa	Ilość
R902438341	ZESPÓŁ PODSTAWY Lista części podzespołu →L	1
R902534439	ZAWÓR REGULACYJNY Lista części podzespołu →L	1
R902469010	POKRYWA Lista części podzespołu →L	1
R902400594	POKRYWA KOŁNIERZA	1

Parametry z kodu typu

Pozycja	Znaczenie	Kod
Jednostka osiowa wielotłoczkowa	Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi)	A10V
Tryb pracy	Pompa, obieg otwarty	O
Wielkość (NG)	100	100
Materiał uszczelnień	FKM (kauczuk fluorowy)	V
Kołnierz mocujący	Wg ISO 3019-1 (SAE) 2-otworowy	C
Przyłącza robocze	Przyłącza kołnierzowe SAE wg ISO 6162 metryczny gwint mocujący metryczny nie do napędu przelotowego; dostępne dla z boku przesunięte o 90° tylko obrotów w lewo	13
Złącze elektromagnesów	DEUTSCH – złącze zalewane, 2-stykowe – bez diody tłumiącej (dla sterowań elektrycznych)	P
