Jednostka · POMPA OSIOWO-TŁOKOWA
PA4VSG500HS3E/30R-PPH10K770NR902431753
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VSG, kod typu PA4VSG500HS3E/30R-PPH10K770N, numer materiałowy R902431753. Wielkość nominalna: NG 500. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi (400 bar) metryczna (A4VS). Tryb pracy: pompa, obieg zamknięty (G). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Wał napędowy: wał z wpustem pryzmatycznym DIN 6885 (P). Kołnierz mocujący: zgodnie z ISO 3019-2 metryczny 8-otworowy (H). Przyłącza robocze: przyłącza kołnierzowe SAE A i B, po tej samej stronie, metryczny gwint mocujący metryczny gwint mocujący (10). Napędy przelotowe: 224, 4-otworowy 70x3x22x9g (K77). Zawory: bez bloku zaworowego (0). Filtracja: bez filtra (N).
- Numer
- R902431753
- Oznaczenie typu
- PA4VSG500HS3E/30R-PPH10K770N
- Grupa
- A4VSG 500
- Wydanie
- 07/2020

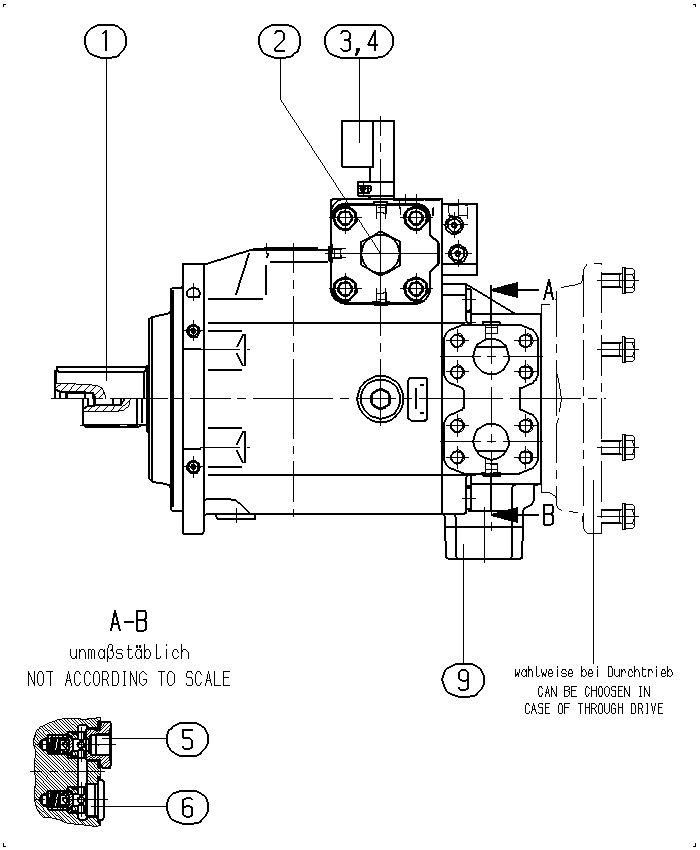

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902431724 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R910969604 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910901155 | INDUKCYJNY PRZETWORNIK POŁOŻENIA Lista części podzespołu →L | 1 | ||
| R902537126 | RURA OCHRONNA Lista części podzespołu →L | 1 | ||
| R910948834 | ZESTAW MONTAŻOWY ZAWORU | 1 | ||
| R910944807 | ZESTAW MONTAŻOWY ZAWORU | 1 | ||
| R902414231 | KOŁNIERZ ZAŚLEPIAJĄCY Lista części podzespołu →L | 1 | ||
| 61 | R902805710 | ZABEZPIECZENIE TRANSPORTOWE | 2 | |
| 62 | R902602207 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 64 | R902602013 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 71 | R902497948 | POKRYWA KOŁNIERZA Lista części podzespołu →L | 1 | |
| 82 | R902602012 | ŚRUBA USZCZELNIAJĄCA | 2 | |
| 84 | R902456648 | POKRYWA Lista części podzespołu →L | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi (400 bar) metryczna | A4VS |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 500 | 500 |
| Seria | Seria 3, indeks 0 | 30 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Wał napędowy | Wał z wpustem pryzmatycznym DIN 6885 | P |
| Kołnierz mocujący | Zgodnie z ISO 3019-2 metryczny 8-otworowy | H |
| Przyłącza robocze | Przyłącza kołnierzowe SAE A i B, po tej samej stronie, metryczny gwint mocujący metryczny gwint mocujący | 10 |
| Napędy przelotowe | 224, 4-otworowy 70x3x22x9g | K77 |
| Zawory | Bez bloku zaworowego | 0 |
| Filtracja | Bez filtra | N |
