Jednostka · ZESPÓŁ PODSTAWY
GA10VE45DG/52W2-VRF66N000-S1206R902429786
Jednostka podstawowa Bosch Rexroth seria A10VM, kod typu GA10VE45DG/52W2-VRF66N000-S1206, numer materiałowy R902429786. Wielkość nominalna: NG 45. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10V). Tryb pracy: silnik, konstrukcja wtykowa, obieg otwarty i zamknięty (E). Regulatory: sterowanie dwupołożeniowe bezpośrednie, zewnętrzne zasilanie ciśnieniem sterującym bez zaworu załącz/wyłącz (DG). Kierunek obrotów: patrząc na wał napędowy dwukierunkowy (W). Minimalna objętość robocza: vg min [cm3] nastawna bezstopniowo od/do (2). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy podobny do ISO 3019-1 do wysokiego momentu obrotowego (R). Kołnierz mocujący: kołnierz specjalny; 2-otworowy (F). Przyłącza robocze: przyłącza gwintowane wg A i B z boku, Przyłącze gwintowane, UN ISO 11926 po tej samej stronie (66N00). Zawory: bez zaworu (0). Wykonanie specjalne nr 1206.
- Numer
- R902429786
- Oznaczenie typu
- GA10VE45DG/52W2-VRF66N000-S1206
- Grupa
- A10VE 45
- Wydanie
- 06/2020

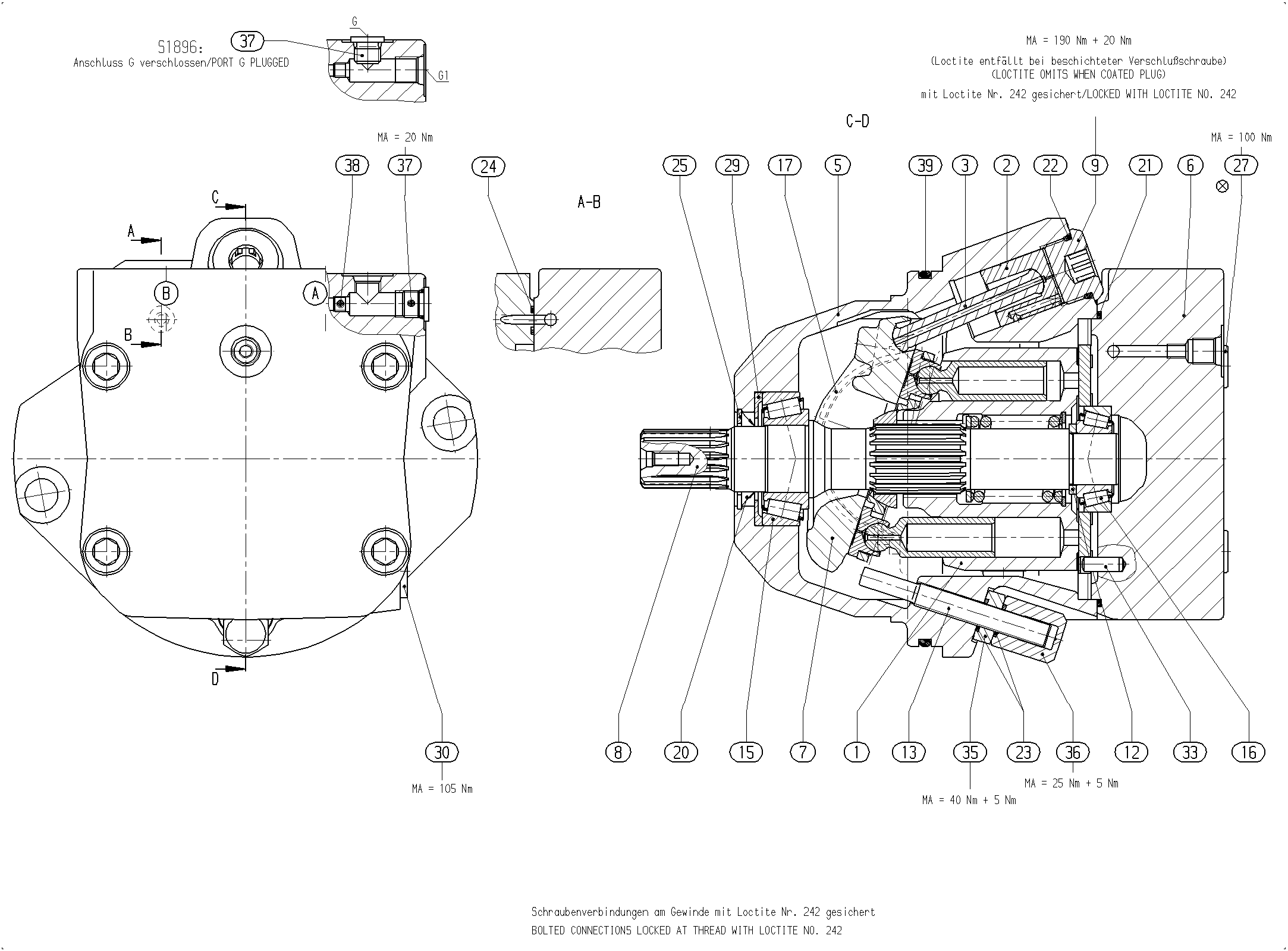

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902435770 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910993694 | TŁOK REGULACYJNY | 1 | ||
| R902439068 | TŁOCZYSKO | 1 | ||
| R902410128 | OBUDOWA SILNIKA | 1 | ||
| R902407688 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R902443505 | PŁYTA WYCHYLNA | 1 | ||
| R902408467 | WAŁ NAPĘDOWY | 1 | ||
| R902447575 | KOREK GWINTOWANY Lista części podzespołu →L | 1 | ||
| R910938955 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910943993 | ŚRUBA OGRANICZAJĄCA | 1 | ||
| R910704946 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910704954 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910933792 | OSŁONA ŁOŻYSKA | 2 | ||
| R910985471 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R913052048 | O-RINGD | 1 | ||
| R910804886 | O-RINGD | 2 | ||
| R910942133 | R-PIERŚCIEŃ OKRĄGŁY | 1 | ||
| R902403814 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910110256 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R910987963 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | ||
| R910901969 | KOREK GWINTOWANYD | 1 | ||
| R902533908 | SZTYFT PROSTY | 1 | ||
| R910998240 | NAKRĘTKA | 1 | ||
| R910961839 | NAKRĘTKA KOŁPAKOWA | 1 | ||
| R910764647 | KOREK GWINTOWANY | 1 | ||
| R909156493 | DYSZA | 1 | ||
| R902601553 | O-RING | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10V |
| Tryb pracy | Silnik, konstrukcja wtykowa, obieg otwarty i zamknięty | E |
| Wielkość (NG) | 45 | 45 |
| Regulatory | Sterowanie dwupołożeniowe bezpośrednie, zewnętrzne zasilanie ciśnieniem sterującym bez zaworu załącz/wyłącz | DG |
| Seria | Seria 5, indeks 2 | 52 |
| Kierunek obrotów | Patrząc na wał napędowy dwukierunkowy | W |
| Minimalna objętość robocza | Vg min [cm3] nastawna bezstopniowo od/do | 2 |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy podobny do ISO 3019-1 do wysokiego momentu obrotowego | R |
| Kołnierz mocujący | Kołnierz specjalny; 2-otworowy | F |
| Przyłącza robocze | Przyłącza gwintowane wg A i B z boku, Przyłącze gwintowane, UN ISO 11926 po tej samej stronie | 66N00 |
| Zawory | Bez zaworu | 0 |
