Jednostka · POMPA OSIOWO-TŁOKOWA
ALA10VO60ED72/52R-VWC62K04T-SO97R902428798
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu ALA10VO60ED72/52R-VWC62K04T-SO97, numer materiałowy R902428798. Wielkość nominalna: NG 60. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: elektryczne U = 24 V (ED72). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: podobny do wału „U”, jednak dla wyższego momentu obrotowego, tylko warunkowo przydatny do montażu z napędem przelotowym. Możliwości montażu –. 80 (W). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162 UNC gwint mocujący UNC do napędu przelotowego z boku naprzeciwległe (62). Napęd przelotowy: 101-2 (B) 1 in 15T 16/32DP (K04).
- Numer
- R902428798
- Oznaczenie typu
- ALA10VO60ED72/52R-VWC62K04T-SO97
- Grupa
- A10VO 60
- Wydanie
- 06/2020

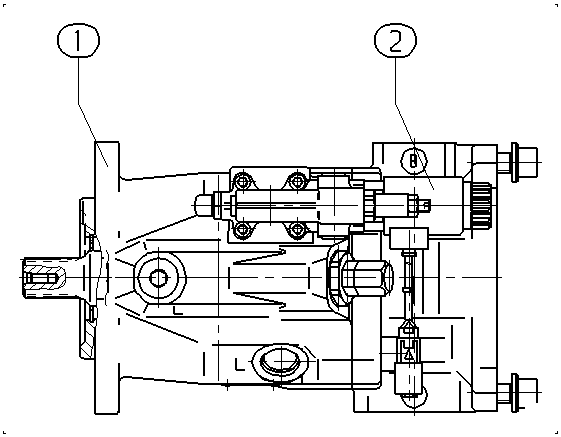

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902428695 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902550810 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 60 | 60 |
| Regulator | elektryczne U = 24 V | ED72 |
| Seria | Seria 5, indeks 2 | 52 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | podobny do wału „U”, jednak dla wyższego momentu obrotowego, tylko warunkowo przydatny do montażu z napędem przelotowym. Możliwości montażu –. 80 | W |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162 UNC gwint mocujący UNC do napędu przelotowego z boku naprzeciwległe | 62 |
| Napęd przelotowy | 101-2 (B) 1 in 15T 16/32DP | K04 |
