Jednostka · POMPA OSIOWO-TŁOKOWA

AL A10V O 45 DFR1/52L-PSC62K52 -S1658R902428343

Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu ALA10VO45DFR1/52L-PSC62K52-S1658, numer materiałowy R902428343. Wielkość nominalna: NG 45. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: z regulatorem przepływu, X-T zaślepione, z funkcją płukania (DFR1). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162 UNC gwint mocujący UNC do napędu przelotowego z boku naprzeciwległe (62). Napęd przelotowy: 82-2 (A) 3/4 in 11T 16/32DP (K52). Wykonanie specjalne nr 1658.

Pokaż więcej

Numer: R902428343
Oznaczenie typu: AL A10V O 45 DFR1/52L-PSC62K52 -S1658
Grupa: A10VO 45
Wydanie: 06/2020

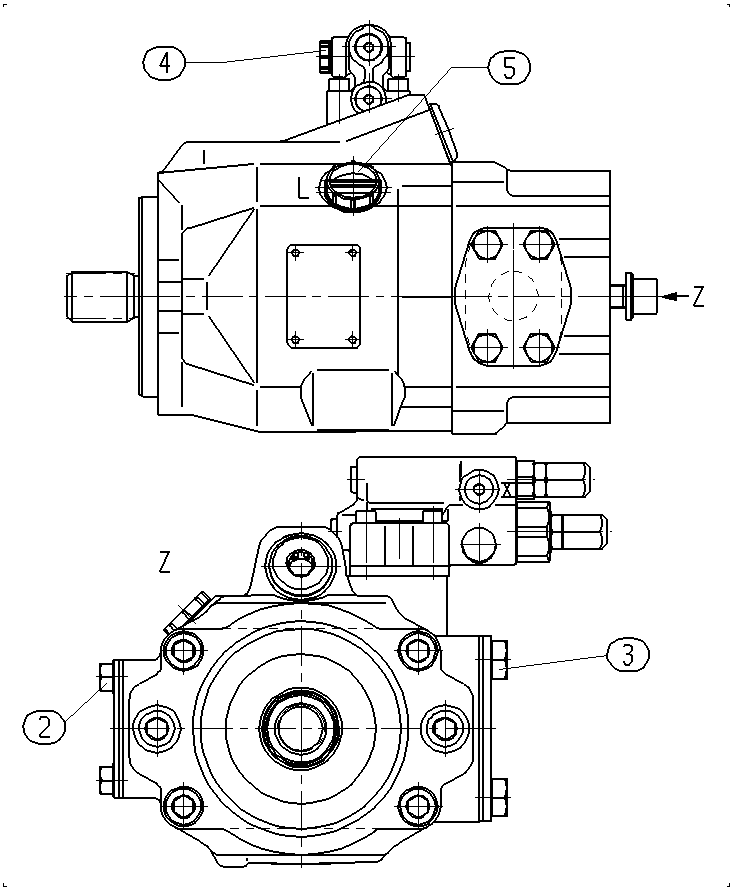

AL A10V O 45 DFR1/52L-PSC62K52 -S1658 — Rysunek

Poz.	Numer	Nazwa	Ilość
1	R902428214	POMPA OSIOWO-TŁOKOWA Lista części podzespołu →L	1
	R902400579	POKRYWA KOŁNIERZA	1
	R902400587	POKRYWA KOŁNIERZA	1
	R902602014	ŚRUBA USZCZELNIAJĄCA	1
	R902603190	ŚRUBA USZCZELNIAJĄCA	1

Parametry z kodu typu

Pozycja	Znaczenie	Kod
Jednostka osiowa wielotłoczkowa	Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi)	A10V
Tryb pracy	Pompa, obieg otwarty	O
Wielkość (NG)	45	45
Regulator	z regulatorem przepływu, X-T zaślepione, z funkcją płukania	DFR1
Seria	Seria 5, indeks 2	52
Kierunek obrotów	Patrząc na wał napędowy w lewo	L
Kołnierz mocujący	Wg ISO 3019-1 (SAE) 2-otworowy	C
Przyłącza robocze	Przyłącza kołnierzowe SAE wg ISO 6162 UNC gwint mocujący UNC do napędu przelotowego z boku naprzeciwległe	62
Napęd przelotowy	82-2 (A) 3/4 in 11T 16/32DP	K52

Inne wykonania 1

R902428214 A A10V O 45 DFR1/52L-PSC62K52 -S1658
