Jednostka · POMPA OSIOWO-TŁOKOWA
APA10VO100DFLR/31R-PUC12N00-S1659R902428234
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu APA10VO100DFLR/31R-PUC12N00-S1659, numer materiałowy R902428234. Wielkość nominalna: NG 100. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: regulator ciśnienia, przepływu i mocy (DFLR). Kierunek obrotów: patrząc na wał napędowy W prawo (R). Wał napędowy: wał wielowypustowy ISO 3019-1. Zmniejszona średnica; ograniczona przydatność do napędu przelotowego (U). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu. Dla napędu przelotowego (12). Napęd przelotowy: bez napędu przelotowego (N00). Wykonanie specjalne nr 1659.
- Numer
- R902428234
- Oznaczenie typu
- APA10VO100DFLR/31R-PUC12N00-S1659
- Grupa
- A10VO 100
- Wydanie
- 06/2020

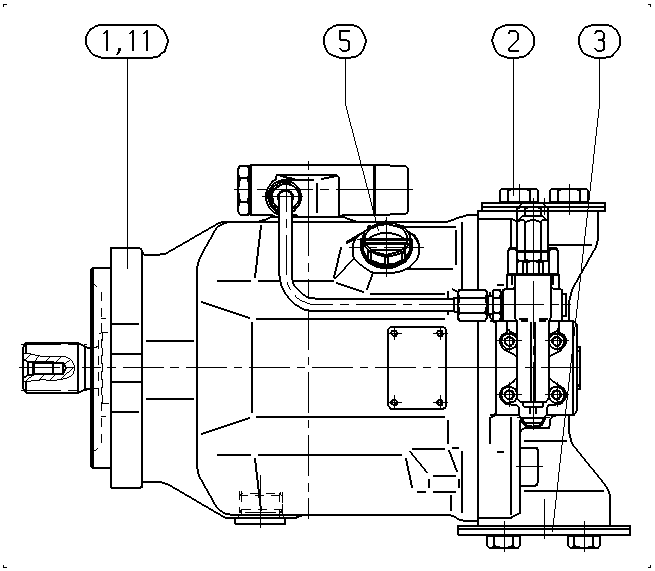

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910985958 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902400584 | POKRYWA KOŁNIERZA | 1 | ||
| R902456803 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902400594 | POKRYWA KOŁNIERZA | 1 | ||
| R902533217 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902603191 | ŚRUBA USZCZELNIAJĄCA | 1 | ||
| 10 | R910960141 | ORUROWANIE Lista części podzespołu →L | 1 | |
| R902437083 | SCHEMAT ZASILANIA | 1 | ||
| 14 | R909154478 | KOREK GWINTOWANY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 100 | 100 |
| Regulator | Regulator ciśnienia, przepływu i mocy | DFLR |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W prawo | R |
| Wał napędowy | Wał wielowypustowy ISO 3019-1. Zmniejszona średnica; ograniczona przydatność do napędu przelotowego | U |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu. Dla napędu przelotowego | 12 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
