Jednostka · POMPA OSIOWO-TŁOKOWA
AA10VO100DFLR/31L-PUC11N00-S1654R902428156
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu AA10VO100DFLR/31L-PUC11N00-S1654, numer materiałowy R902428156. Wielkość nominalna: NG 100. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: regulator ciśnienia, przepływu i mocy (DFLR). Kierunek obrotów: patrząc na wał napędowy W lewo (L). Wał napędowy: wał wielowypustowy ISO 3019-1. Zmniejszona średnica; ograniczona przydatność do napędu przelotowego (U). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE, gwint mocujący wg ISO 6162, metryczny; przyłącza robocze z tyłu, metryczne. Nie dla napędu przelotowego (11). Napęd przelotowy: bez napędu przelotowego (N00). Wykonanie specjalne nr 1654.
- Numer
- R902428156
- Oznaczenie typu
- AA10VO100DFLR/31L-PUC11N00-S1654
- Grupa
- A10VO 100
- Wydanie
- 06/2020

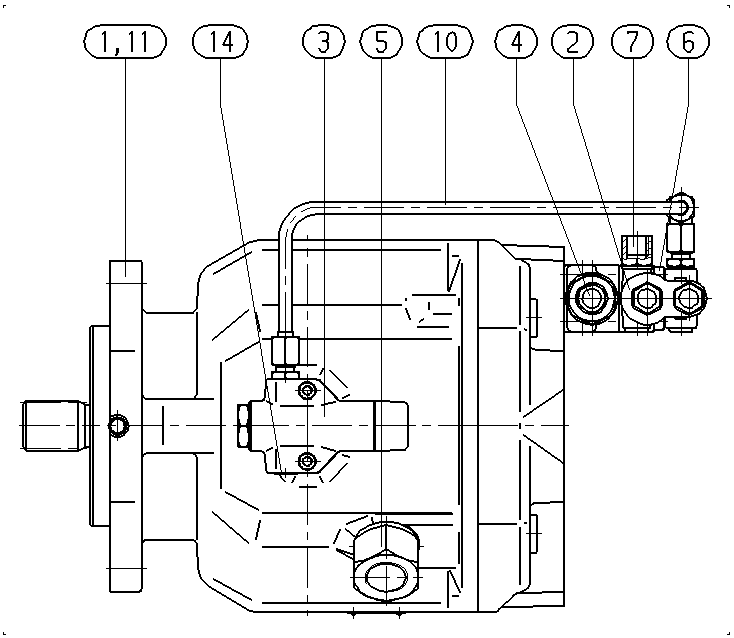

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902428099 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902533312 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902533217 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902455818 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910910741 | ADAPTER Lista części podzespołu →L | 1 | ||
| R910478474 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R910921653 | ADAPTER Lista części podzespołu →L | 1 | ||
| R902428301 | ORUROWANIE Lista części podzespołu →L | 1 | ||
| R910910065 | SCHEMAT ZASILANIA | 1 | ||
| R909154478 | KOREK GWINTOWANY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 100 | 100 |
| Regulator | Regulator ciśnienia, przepływu i mocy | DFLR |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W lewo | L |
| Wał napędowy | Wał wielowypustowy ISO 3019-1. Zmniejszona średnica; ograniczona przydatność do napędu przelotowego | U |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE, gwint mocujący wg ISO 6162, metryczny; przyłącza robocze z tyłu, metryczne. Nie dla napędu przelotowego | 11 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
