Jednostka · POMPA OSIOWO-TŁOKOWA
A A10V O 74 DFLR/31R-PSC12N00 -S1567R902425578
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu AA10VO74DFLR/31R-PSC12N00-S1567, numer materiałowy R902425578. Wielkość nominalna: NG 74. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: regulator ciśnienia, przepływu i mocy (DFLR). Kierunek obrotów: patrząc na wał napędowy W prawo (R). Wał napędowy: wał wielowypustowy, wał standardowy ISO 3019-1. (S). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu. Dla napędu przelotowego (12). Napęd przelotowy: bez napędu przelotowego (N00). Wykonanie specjalne nr 1567.
- Numer
- R902425578
- Oznaczenie typu
- A A10V O 74 DFLR/31R-PSC12N00 -S1567
- Grupa
- A10VO 74
- Wydanie
- 06/2020

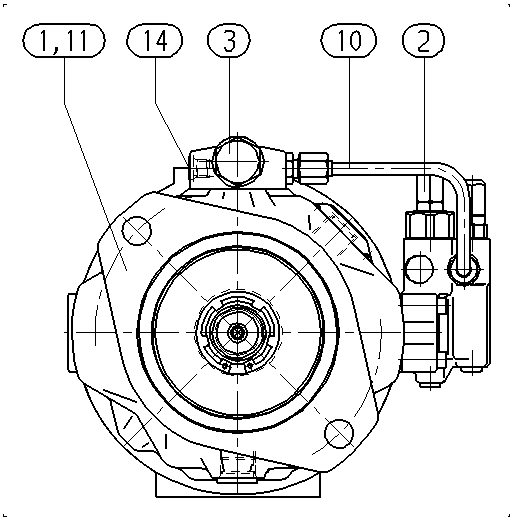

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902425558 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902490090 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902533217 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910963807 | ORUROWANIE Lista części podzespołu →L | 1 | ||
| R910993071 | SCHEMAT ZASILANIA | 1 | ||
| R909154478 | KOREK GWINTOWANY | 1 | ||
| 70 | R902421946 | ZABEZPIECZENIE TRANSPORTOWE | 1 | |
| 71 | R902421949 | ZABEZPIECZENIE TRANSPORTOWE | 1 | |
| 72 | R902603190 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 75 | R909830326 | TABLICZKA ZNAMIONOWA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 74 | 74 |
| Regulator | Regulator ciśnienia, przepływu i mocy | DFLR |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W prawo | R |
| Wał napędowy | Wał wielowypustowy, wał standardowy ISO 3019-1. | S |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu. Dla napędu przelotowego | 12 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
