Jednostka · SILNIK TŁOKOWY OSIOWY
A A10V E 45 HZ6 /52W1-VRF60N007 -S5380R902425552
Silnik osiowy wielotłoczkowy Bosch Rexroth seria A10VM, kod typu AA10VE45HZ6/52W1-VRF60N007-S5380, numer materiałowy R902425552. Wielkość nominalna: NG 45. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10V). Tryb pracy: silnik, konstrukcja wtykowa, obieg otwarty i zamknięty (E). Regulatory: sterowanie dwupołożeniowe hydrauliczne dysza z (HZ6). Kierunek obrotów: patrząc na wał napędowy dwukierunkowy (W). Minimalna objętość robocza: vg min [cm3] nastawna bezstopniowo od/do (1). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy podobny do ISO 3019-1 do wysokiego momentu obrotowego (R). Kołnierz mocujący: kołnierz specjalny; 2-otworowy (F). Przyłącza robocze: przyłącza kołnierzowe wg A i B z boku, Gwint mocujący UNF ISO 6162 po tej samej stronie (60N00). Zawory: zintegrowany zawór płuczący (tylko z przyłączami roboczymi 10N00, 60N00 i 16N00, 66N00) (7). Wykonanie specjalne nr 5380.
- Numer
- R902425552
- Oznaczenie typu
- A A10V E 45 HZ6 /52W1-VRF60N007 -S5380
- Grupa
- A10VE 45
- Wydanie
- 06/2020

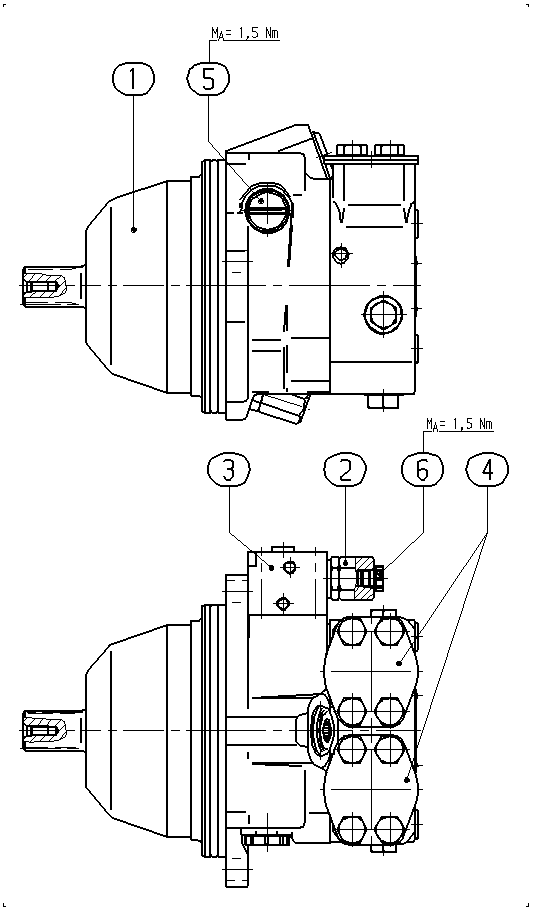

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902425534 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902410659 | ROZDZIELACZ Lista części podzespołu →L | 1 | ||
| R902417132 | OBUDOWA ZAWORU Lista części podzespołu →L | 1 | ||
| R902400577 | POKRYWA KOŁNIERZA | 2 | ||
| R902603190 | ŚRUBA USZCZELNIAJĄCA | 1 | ||
| R902602014 | ŚRUBA USZCZELNIAJĄCA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10V |
| Tryb pracy | Silnik, konstrukcja wtykowa, obieg otwarty i zamknięty | E |
| Wielkość (NG) | 45 | 45 |
| Regulatory | Sterowanie dwupołożeniowe hydrauliczne dysza z | HZ6 |
| Seria | Seria 5, indeks 2 | 52 |
| Kierunek obrotów | Patrząc na wał napędowy dwukierunkowy | W |
| Minimalna objętość robocza | Vg min [cm3] nastawna bezstopniowo od/do | 1 |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy podobny do ISO 3019-1 do wysokiego momentu obrotowego | R |
| Kołnierz mocujący | Kołnierz specjalny; 2-otworowy | F |
| Przyłącza robocze | Przyłącza kołnierzowe wg A i B z boku, Gwint mocujący UNF ISO 6162 po tej samej stronie | 60N00 |
| Zawory | Zintegrowany zawór płuczący (tylko z przyłączami roboczymi 10N00, 60N00 i 16N00, 66N00) | 7 |
