Jednostka · POMPA OSIOWO-TŁOKOWA

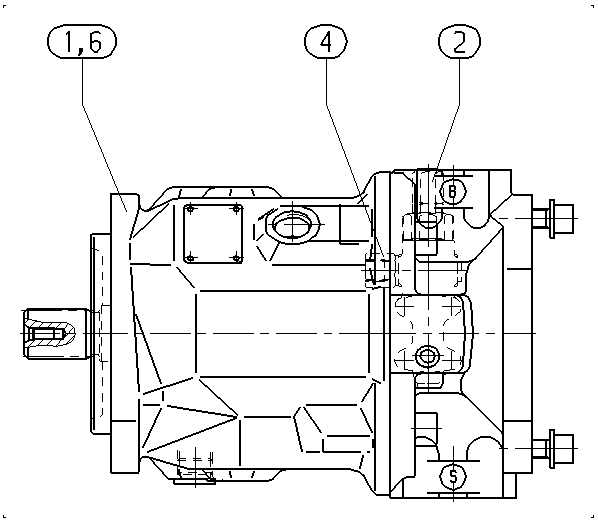

A A10V O 71 DFR1/31L-PSC62K68 -S1563R902425503
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu AA10VO71DFR1/31L-PSC62K68-S1563, numer materiałowy R902425503. Wielkość nominalna: NG 71. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: Z regulatorem przepływu, X-T zaślepione, z funkcją płukania (DFR1). Kierunek obrotów: patrząc na wał napędowy W lewo (L). Wał napędowy: wał wielowypustowy, wał standardowy ISO 3019-1. (S). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze UNC, gwint mocujący UNC; z boku u góry i u dołu. Dla napędu przelotowego (62). Napęd przelotowy: 101-2 (B) 7/8 in 13T 16/32DP (K68). Wykonanie specjalne nr 1563.
- Numer
- R902425503
- Oznaczenie typu
- A A10V O 71 DFR1/31L-PSC62K68 -S1563
- Grupa
- A10VO 71
- Wydanie
- 06/2020
| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910986237 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902450439 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910921653 | ADAPTER Lista części podzespołu →L | 1 | ||
| R910917868 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | ||
| 70 | R902421946 | ZABEZPIECZENIE TRANSPORTOWE | 1 | |
| 71 | R902421949 | ZABEZPIECZENIE TRANSPORTOWE | 1 | |
| 72 | R902603190 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 73 | R902602008 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 74 | R902602977 | POKRYWA KOŁNIERZA | 1 | |
| 75 | R909830326 | TABLICZKA ZNAMIONOWA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 71 | 71 |
| Regulator | Z regulatorem przepływu, X-T zaślepione, z funkcją płukania | DFR1 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W lewo | L |
| Wał napędowy | Wał wielowypustowy, wał standardowy ISO 3019-1. | S |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze UNC, gwint mocujący UNC; z boku u góry i u dołu. Dla napędu przelotowego | 62 |
| Napęd przelotowy | 101-2 (B) 7/8 in 13T 16/32DP | K68 |
