Jednostka · MECHANIZM NAPĘDOWY
TW A4F O 71 M/10R-VPBK00R902425393
Zespół wirujący Bosch Rexroth seria A4FO, kod typu TWA4FO71M/10R-VPBK00, numer materiałowy R902425393. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o stałej objętości roboczej (A4F). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy (R). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał z wpustem pryzmatycznym DIN 6885 (P). Kołnierz mocujący: ISO 3019, 4-otworowy (B).
- Numer
- R902425393
- Oznaczenie typu
- TW A4F O 71 M/10R-VPBK00
- Grupa
- A4FO 71
- Wydanie
- 07/2020

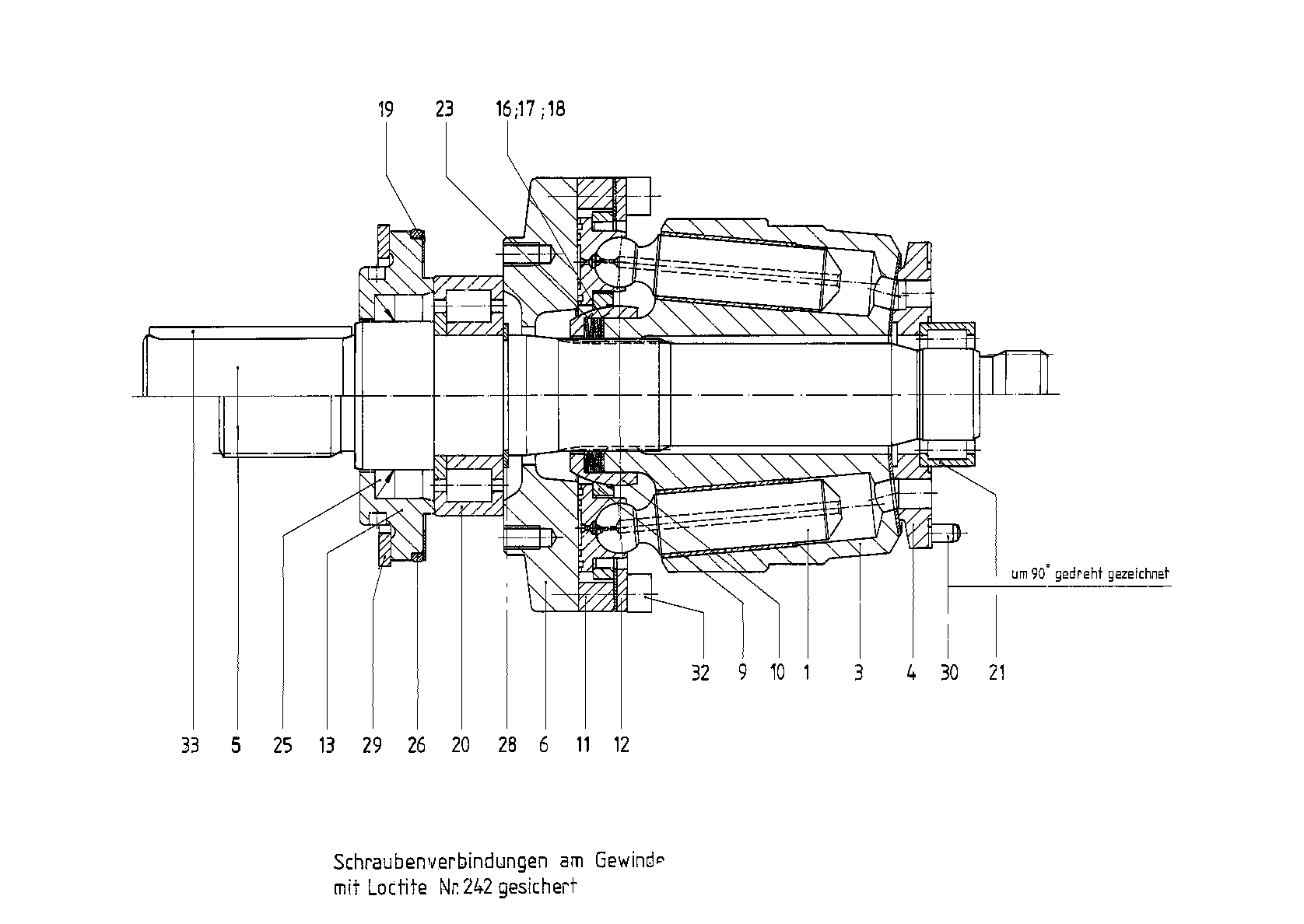

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| 1 | R902400682 | TŁOCZEK | 9 | |
| R909440195 | SIŁOWNIK | 1 | ||
| 4 | R910942042 | PŁYTA ROZDZIELACZA | 1 | |
| R902409237 | WAŁ NAPĘDOWY | 1 | ||
| 6 | R910997871 | PŁYTA KRZYWKOWA | 1 | |
| R910765198 | PŁYTKA PODTRZYMUJĄCA | 1 | ||
| 10 | R909426456 | KULKA ZWROTNA | 1 | |
| 11 | R910960663 | SEGMENT DYSTANSOWY | 2 | |
| R910918786 | SEGMENT | 2 | ||
| 13 | R910902360 | KOŁNIERZ USZCZELNIAJĄCY | 1 | |
| 16 | R909400444 | PODKŁADKA OKRĄGŁA POZIOMUJĄCA | 2 | |
| 17 | R909408057 | PODKŁADKA OKRĄGŁA POZIOMUJĄCA | 2 | |
| 18 | R910829277 | PODKŁADKA OKRĄGŁA POZIOMUJĄCA | 2 | |
| 19 | R910444677 | PODKŁADKA OKRĄGŁA POZIOMUJĄCA | 1 | |
| 20 | R910960736 | ŁOŻYSKO WAŁECZKOWE | 1 | |
| 21 | R910755435 | ŁOŻYSKO WAŁECZKOWE | 1 | |
| R909400441 | ZESPÓŁ SPRĘŻYNY I TULEI | 1 | ||
| R910928941 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| 26 | R910640182 | O-RINGD | 1 | |
| 28 | R910105813 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | |
| 29 | R910189057 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | |
| 30 | R913000824 | SZTYFT PROSTY | 1 | |
| R902650863 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R910923559 | WPUST PRYZMATYCZNY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o stałej objętości roboczej | A4F |
| Tryb pracy | Pompa, obieg otwarty | O |
| Seria | Seria 1, indeks 0 | 10 |
| Kierunek obrotów | Patrząc na wał napędowy | R |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał z wpustem pryzmatycznym DIN 6885 | P |
| Kołnierz mocujący | ISO 3019, 4-otworowy | B |
