Jednostka · ZESPÓŁ PODSTAWY
GAA4VSO40M/10L-VSD63N00R902425328
Jednostka podstawowa Bosch Rexroth seria A4VSO, kod typu GAA4VSO40M/10L-VSD63N00, numer materiałowy R902425328. Wielkość nominalna: NG 40. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, SAE ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi (400 bar) (AA4VS). Tryb pracy: pompa, obieg otwarty (O). Kierunki obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: FKM (kauczuk fluorowy) / praca z HFD (V). Wał napędowy: wał wielowypustowy ANSI B92.1a (S). Kołnierz mocujący: wg ISO 3019-2 metryczny 4-otworowy (D). Przyłącza robocze: wersja standardowa gwint mocujący, przyłącze B i S: kołnierz SAE z boku, przesunięte o 90°, UNC metryczny (do zamówienia tylko bez napędu przelotowego (N00) lub z napędami przelotowymi K..) (63). Napęd przelotowy: bez napędu przelotowego (N00).
- Numer
- R902425328
- Oznaczenie typu
- GAA4VSO40M/10L-VSD63N00
- Grupa
- A4VSO 40
- Wydanie
- 06/2020

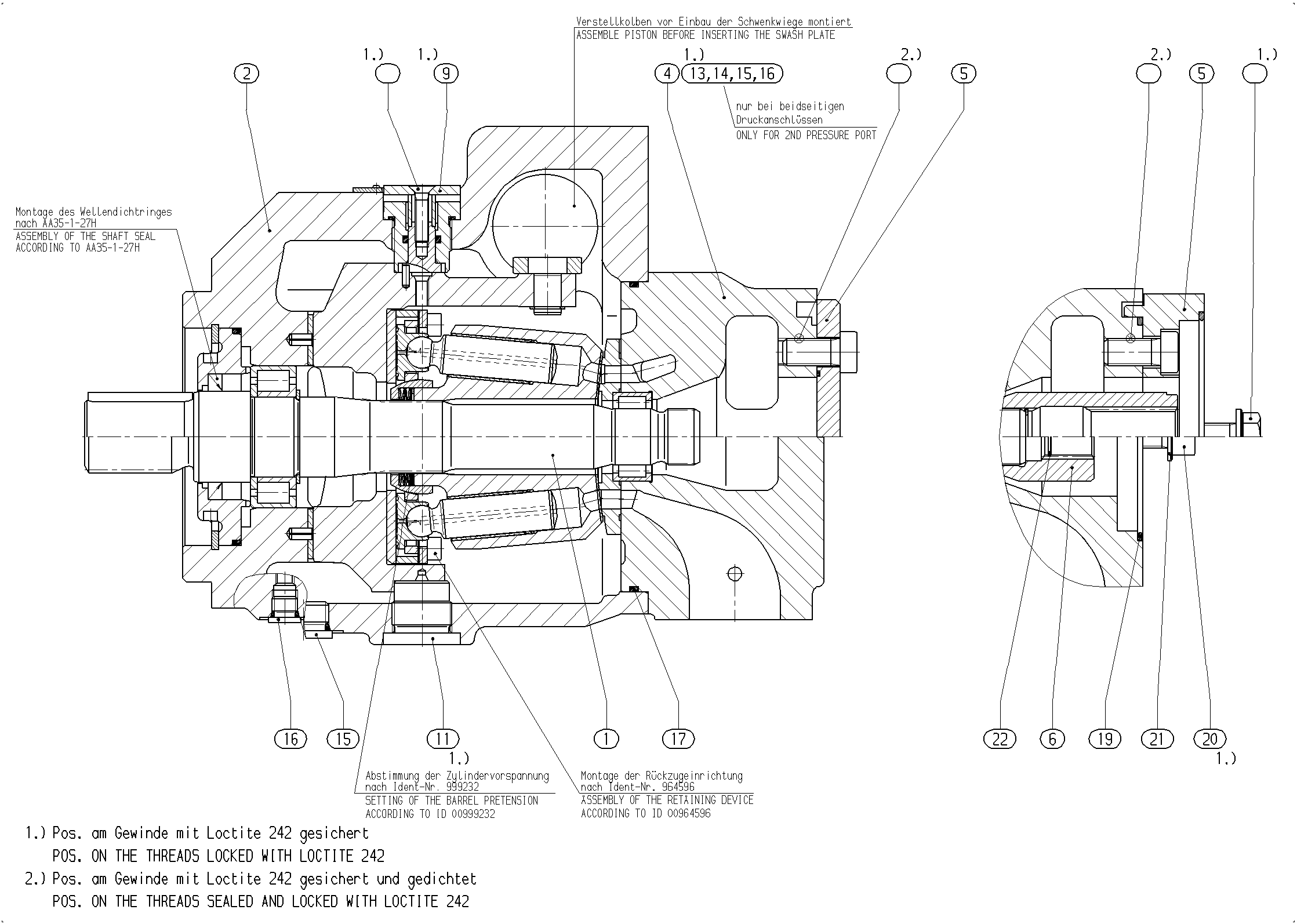

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902418993 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910900807 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R910904271 | URZĄDZENIE WSKAZUJĄCE Lista części podzespołu →L | 1 | ||
| R910904272 | ŚRUBA DWUSTRONNA Lista części podzespołu →L | 1 | ||
| R910126594 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R910967343 | KOREK GWINTOWANYD | 4 | ||
| R910764647 | KOREK GWINTOWANYD | 3 | ||
| R910186961 | O-RINGD | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, SAE ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi (400 bar) | AA4VS |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 40 | 40 |
| Seria | Seria 1, indeks 0 (seria 1, indeks 1, tylko dla sterowania HD i EP) | 10 |
| Kierunki obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | FKM (kauczuk fluorowy) / praca z HFD | V |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a | S |
| Kołnierz mocujący | Wg ISO 3019-2 metryczny 4-otworowy | D |
| Przyłącza robocze | Wersja standardowa gwint mocujący, przyłącze B i S: kołnierz SAE z boku, przesunięte o 90°, UNC metryczny (do zamówienia tylko bez napędu przelotowego (N00) lub z napędami przelotowymi K..) | 63 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
