Jednostka · SILNIK TŁOKOWY OSIOWY
A A4F M 116 /30W-VZB01 -S1024R902422732
Silnik osiowy wielotłoczkowy Bosch Rexroth seria A4FM, kod typu AA4FM116/30W-VZB01-S1024, numer materiałowy R902422732. Wielkość nominalna: NG 116. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o stałej objętości roboczej (A4F). Tryb pracy: silnik, obieg otwarty i zamknięty (M). Kierunek obrotów: patrząc na wał napędowy (W). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy DIN 5480 (Z). Kołnierz mocujący: ISO 3019-2; 4-otworowy (B). Przyłącza robocze: przyłącza robocze SAE A i B z tyłu, metryczne gwinty mocujące wg DIN 13 (01). Wykonanie specjalne nr 1024.
- Numer
- R902422732
- Oznaczenie typu
- A A4F M 116 /30W-VZB01 -S1024
- Grupa
- A4FM 116
- Wydanie
- 06/2020

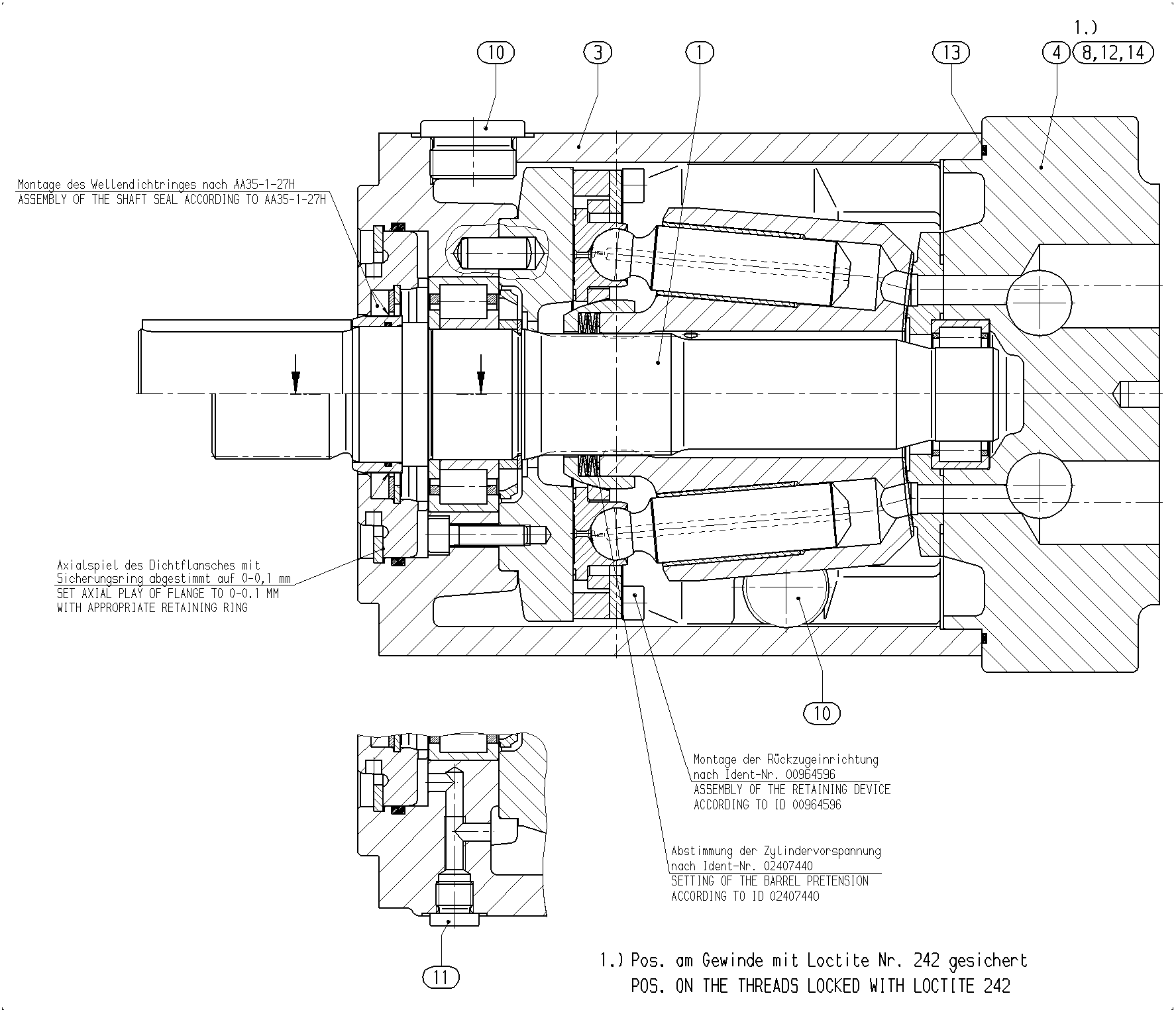

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902422733 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902407436 | OBUDOWA POMPY | 1 | ||
| R902418130 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R910209228 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909156652 | KOREK GWINTOWANYD | 2 | ||
| R909153930 | KOREK GWINTOWANYD | 1 | ||
| R909156984 | KOREK GWINTOWANYD | 2 | ||
| R910764728 | O-RINGD | 1 | ||
| R909831319 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| 61 | R902421947 | ZABEZPIECZENIE TRANSPORTOWE | 2 | |
| 62 | R902602013 | ŚRUBA USZCZELNIAJĄCA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o stałej objętości roboczej | A4F |
| Tryb pracy | Silnik, obieg otwarty i zamknięty | M |
| Wielkość (NG) | 116 | 116 |
| Seria | Seria 3, indeks 0 | 30 |
| Kierunek obrotów | Patrząc na wał napędowy | W |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy DIN 5480 | Z |
| Kołnierz mocujący | ISO 3019-2; 4-otworowy | B |
| Przyłącza robocze | Przyłącza robocze SAE A i B z tyłu, metryczne gwinty mocujące wg DIN 13 | 01 |
