Jednostka · POMPA OSIOWO-TŁOKOWA
AHA10VO100DFLR/31L-PSC12K02-SO128R902422652
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu AHA10VO100DFLR/31L-PSC12K02-SO128, numer materiałowy R902422652. Wielkość nominalna: NG 100. Wersja: wersja szybkoobrotowa (wymiary zewnętrzne takie same jak w wersji standardowej) (H). Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: regulator ciśnienia, przepływu i mocy (DFLR). Kierunek obrotów: patrząc na wał napędowy W lewo (L). Wał napędowy: wał wielowypustowy, wał standardowy ISO 3019-1. (S). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu. Dla napędu przelotowego (12). Wykonanie specjalne nr 128.
- Numer
- R902422652
- Oznaczenie typu
- AHA10VO100DFLR/31L-PSC12K02-SO128
- Grupa
- A10VO 100
- Wydanie
- 06/2020

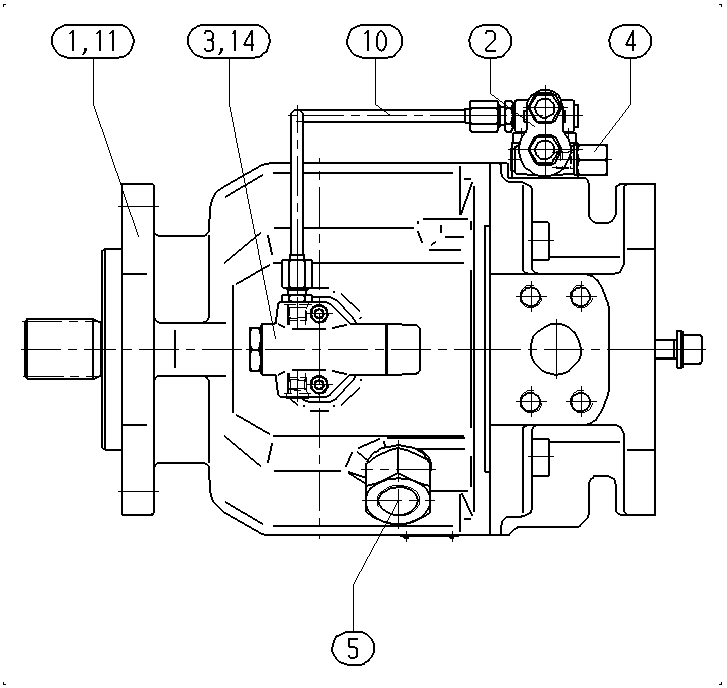

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910989319 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902533361 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902533217 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910921653 | ADAPTER Lista części podzespołu →L | 1 | ||
| R910910741 | ADAPTER Lista części podzespołu →L | 1 | ||
| R910960877 | ORUROWANIE Lista części podzespołu →L | 1 | ||
| R902422473 | SCHEMAT ZASILANIA | 1 | ||
| R909154478 | KOREK GWINTOWANY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Wersja | Wersja szybkoobrotowa (wymiary zewnętrzne takie same jak w wersji standardowej) | H |
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 100 | 100 |
| Regulator | Regulator ciśnienia, przepływu i mocy | DFLR |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W lewo | L |
| Wał napędowy | Wał wielowypustowy, wał standardowy ISO 3019-1. | S |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu. Dla napędu przelotowego | 12 |
