Jednostka · POMPA OSIOWO-TŁOKOWA
AHA10VO100ED72/31L-VTC62K24T-SO805R902422607
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu AHA10VO100ED72/31L-VTC62K24T-SO805, numer materiałowy R902422607. Wielkość nominalna: NG 100. Wersja: wersja szybkoobrotowa (wymiary zewnętrzne takie same jak w wersji standardowej) (H). Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: Z odcięciem ciśnienia, elektryczne U = 24 V (ED72). Kierunek obrotów: patrząc na wał napędowy W lewo (L). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze UNC, gwint mocujący UNC; z boku u góry i u dołu. Dla napędu przelotowego (62). Napęd przelotowy: 127-2 (C) 1 1/2 in 17T 12/24DP (K24).
- Numer
- R902422607
- Oznaczenie typu
- AHA10VO100ED72/31L-VTC62K24T-SO805
- Grupa
- A10VO 100
- Wydanie
- 06/2020

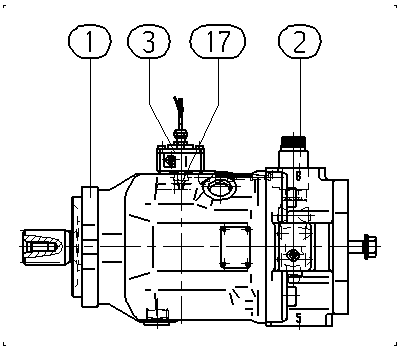

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902422457 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902533436 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R900868651 | ZESTAW MONTAŻOWY | 1 | ||
| R910766658 | WKRĘT Z ŁBEM STOŻKOWYM PŁASKIM | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Wersja | Wersja szybkoobrotowa (wymiary zewnętrzne takie same jak w wersji standardowej) | H |
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 100 | 100 |
| Regulator | Z odcięciem ciśnienia, elektryczne U = 24 V | ED72 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W lewo | L |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze UNC, gwint mocujący UNC; z boku u góry i u dołu. Dla napędu przelotowego | 62 |
| Napęd przelotowy | 127-2 (C) 1 1/2 in 17T 12/24DP | K24 |
