Jednostka · POMPA OSIOWO-TŁOKOWA
AH A10V O110 DFSR/31L-VUC12N00 -SO596R902417461
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu AHA10VO110DFSR/31L-VUC12N00-SO596, numer materiałowy R902417461. Wielkość nominalna: NG 110. Wersja: wersja szybkoobrotowa (wymiary zewnętrzne takie same jak w wersji standardowej) (H). Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy W lewo (L). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy ISO 3019-1. Zmniejszona średnica; ograniczona przydatność do napędu przelotowego (U). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu. Dla napędu przelotowego (12). Napęd przelotowy: bez napędu przelotowego (N00). Wykonanie specjalne nr 596.
- Numer
- R902417461
- Oznaczenie typu
- AH A10V O110 DFSR/31L-VUC12N00 -SO596
- Grupa
- A10VO 110
- Wydanie
- 06/2020

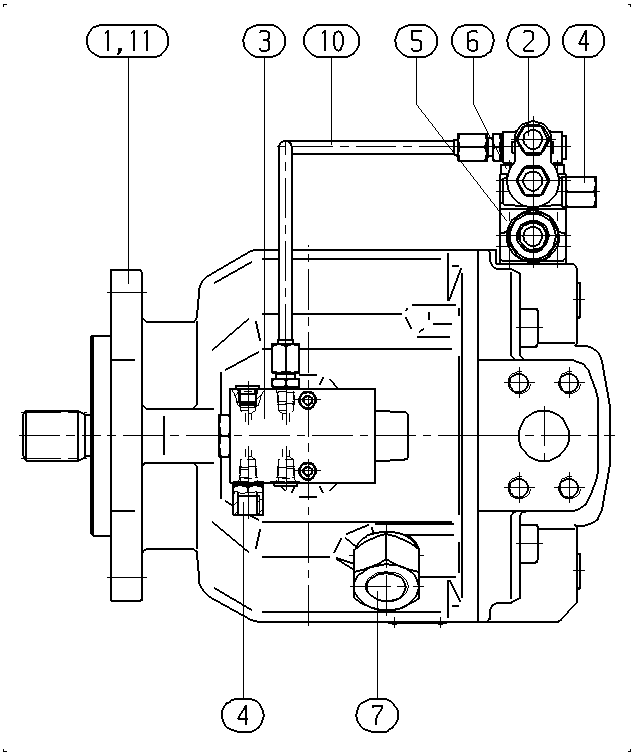

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902417456 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902533312 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902533227 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902409426 | ADAPTER Lista części podzespołu →L | 2 | ||
| R902455818 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910478474 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R910913483 | ADAPTER Lista części podzespołu →L | 1 | ||
| R910984604 | ORUROWANIE Lista części podzespołu →L | 1 | ||
| R910936518 | SCHEMAT ZASILANIA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Wersja | Wersja szybkoobrotowa (wymiary zewnętrzne takie same jak w wersji standardowej) | H |
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 110 | 110 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W lewo | L |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy ISO 3019-1. Zmniejszona średnica; ograniczona przydatność do napędu przelotowego | U |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu. Dla napędu przelotowego | 12 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
