Jednostka · SILNIK TŁOKOWY OSIOWY
ALA10VM85EZ1/52W-VUC10N007D-S1299R902415211
Silnik osiowy wielotłoczkowy Bosch Rexroth seria A10VM, kod typu ALA10VM85EZ1/52W-VUC10N007D-S1299, numer materiałowy R902415211. Wielkość nominalna: NG 85. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10V). Tryb pracy: silnik, obieg otwarty i zamknięty (M). Regulatory: sterowanie dwupołożeniowe elektryczne z U = 12 V bez elektromagnesem przełączającym czasu przełączania (EZ1). Kierunek obrotów: patrząc na wał napędowy dwukierunkowy (W). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Kołnierz mocujący: wg ISO 3019-1 (SAE); 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe wg A i B z boku, Metryczny gwint mocujący ISO 6162 po tej samej stronie (10N00). Zawory: zintegrowany zawór płuczący (tylko z przyłączami roboczymi 10N00, 60N00 i 16N00, 66N00) (7).
- Numer
- R902415211
- Oznaczenie typu
- ALA10VM85EZ1/52W-VUC10N007D-S1299
- Grupa
- A10VM 85
- Wydanie
- 06/2020

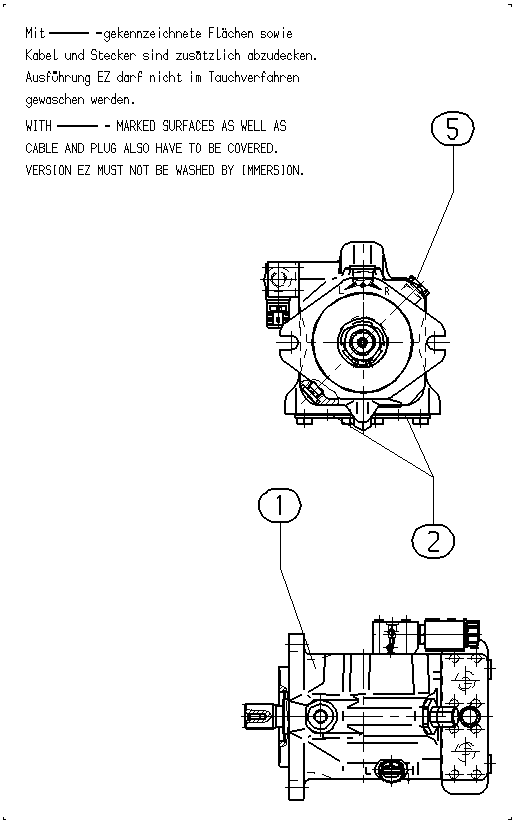

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902415213 | SILNIK TŁOKOWY OSIOWY Lista części podzespołu →L | 1 | ||
| R902400580 | POKRYWA KOŁNIERZA | 2 | ||
| R902603191 | ŚRUBA USZCZELNIAJĄCA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10V |
| Tryb pracy | Silnik, obieg otwarty i zamknięty | M |
| Wielkość (NG) | 85 | 85 |
| Regulatory | Sterowanie dwupołożeniowe elektryczne z U = 12 V bez elektromagnesem przełączającym czasu przełączania | EZ1 |
| Seria | Seria 5, indeks 2 | 52 |
| Kierunek obrotów | Patrząc na wał napędowy dwukierunkowy | W |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE); 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe wg A i B z boku, Metryczny gwint mocujący ISO 6162 po tej samej stronie | 10N00 |
| Zawory | Zintegrowany zawór płuczący (tylko z przyłączami roboczymi 10N00, 60N00 i 16N00, 66N00) | 7 |
