Jednostka · POMPA OSIOWO-TŁOKOWA
A A10V O 28 DRG /31L-PSC62N00 -S2201R902413570
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu AA10VO28DRG/31L-PSC62N00-S2201, numer materiałowy R902413570. Wielkość nominalna: NG 28. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: Z odcięciem ciśnienia, hydrauliczne, sterowane zdalnie (DRG). Kierunek obrotów: patrząc na wał napędowy W lewo (L). Wał napędowy: wał wielowypustowy, wał standardowy ISO 3019-1. (S). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze UNC, gwint mocujący UNC; z boku u góry i u dołu. Dla napędu przelotowego (62). Napęd przelotowy: bez napędu przelotowego (N00). Wykonanie specjalne nr 2201.
- Numer
- R902413570
- Oznaczenie typu
- A A10V O 28 DRG /31L-PSC62N00 -S2201
- Grupa
- A10VO 28
- Wydanie
- 06/2020

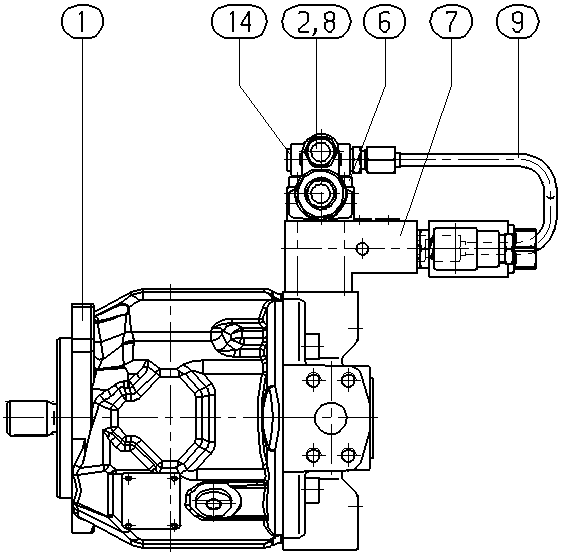

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910905742 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902490089 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910914728 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R902413571 | PŁYTA ZAWOROWA Lista części podzespołu →L | 1 | ||
| R902417268 | USZCZELKA | 1 | ||
| R910991634 | ORUROWANIE Lista części podzespołu →L | 1 | ||
| R909154478 | KOREK GWINTOWANY | 1 | ||
| 70 | R902421944 | ZABEZPIECZENIE TRANSPORTOWE | 1 | |
| 71 | R902421946 | ZABEZPIECZENIE TRANSPORTOWE | 1 | |
| 72 | R902602016 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 73 | R902602014 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 75 | R909830326 | TABLICZKA ZNAMIONOWA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 28 | 28 |
| Regulator | Z odcięciem ciśnienia, hydrauliczne, sterowane zdalnie | DRG |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W lewo | L |
| Wał napędowy | Wał wielowypustowy, wał standardowy ISO 3019-1. | S |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze UNC, gwint mocujący UNC; z boku u góry i u dołu. Dla napędu przelotowego | 62 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
Inne wykonania 10
- R910941110 A A10V O 28 DRG /31L-PSC62N00
- R902410540 A A10V O 28 DRG /31L-PSC62N00 -S1184
- R910939097 A A10V O 28 DRG /31L-PSC62N00 -SO 97
- R902400409 A A10V O 28 DRG /31L-PSC62N00 -SO854
- R902472759 A A10V O 28 DRG /31L-PSC62N00 -SO854
- R902423795 AA10VO28DRG/31L-PSC62N00-SO13
- R902436548 AL A10V O 28 DRG /31L-PSC62N00
- R910963916 AL A10V O 28 DRG /31L-PSC62N00
- R902423554 AL A10V O 28 DRG /31L-PSC62N00 -S2201
- R902476017 AL A10V O 28 DRG /31L-PSC62N00 -SO854
