Jednostka · POMPA OSIOWO-TŁOKOWA
AA10VO25LR/53R-PXX12XXX-HCMR902412945
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu AA10VO25LR/53R-PXX12XXX-HCM, numer materiałowy R902412945. Wielkość nominalna: NG 25. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Wał napędowy: wał z wpustem pryzmatycznym DIN 6885 nie do napędu przelotowego (P). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162 metryczny gwint mocujący metryczny do napędu przelotowego z boku naprzeciwległe (12). Złącze elektromagnesów: 13 Z elektrycznym czujnikiem kąta wychylenia PAL, ratiometryczny, zasilanie U = 5V DC (H).
- Numer
- R902412945
- Oznaczenie typu
- AA10VO25LR/53R-PXX12XXX-HCM
- Grupa
- A10VO 25
- Wydanie
- 06/2020

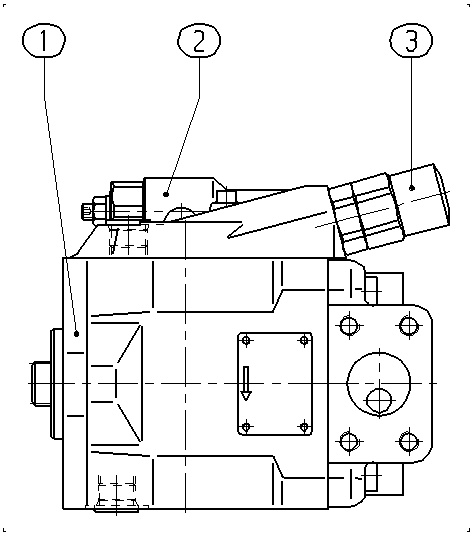

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902412950 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902414255 | ZAWÓR REGULACYJNY | 1 | ||
| R902412654 | ZAWÓR REGULACYJNY | 1 | ||
| 11 | R902413279 | SCHEMAT ZASILANIA | 1 | |
| 12 | R902414254 | POMPA ZĘBATA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 25 | 25 |
| Seria | Seria 5, indeks 3 | 53 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Wał napędowy | Wał z wpustem pryzmatycznym DIN 6885 nie do napędu przelotowego | P |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162 metryczny gwint mocujący metryczny do napędu przelotowego z boku naprzeciwległe | 12 |
| Złącze elektromagnesów | 13 Z elektrycznym czujnikiem kąta wychylenia PAL, ratiometryczny, zasilanie U = 5V DC | H |
