Jednostka · SILNIK TŁOKOWY OSIOWY
AA10VE60EZ1/52W1-VRF60N007R902407728
Silnik osiowy wielotłoczkowy Bosch Rexroth seria A10VM, kod typu AA10VE60EZ1/52W1-VRF60N007, numer materiałowy R902407728. Wielkość nominalna: NG 60. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10V). Tryb pracy: silnik, konstrukcja wtykowa, obieg otwarty i zamknięty (E). Regulatory: sterowanie dwupołożeniowe elektryczne z U = 12 V bez elektromagnesem przełączającym czasu przełączania (EZ1). Kierunek obrotów: patrząc na wał napędowy dwukierunkowy (W). Minimalna objętość robocza: vg min [cm3] nastawna bezstopniowo od/do (1). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy podobny do ISO 3019-1 do wysokiego momentu obrotowego (R). Kołnierz mocujący: kołnierz specjalny; 2-otworowy (F). Przyłącza robocze: przyłącza kołnierzowe wg A i B z boku, Gwint mocujący UNF ISO 6162 po tej samej stronie (60N00). Zawory: zintegrowany zawór płuczący (tylko z przyłączami roboczymi 10N00, 60N00 i 16N00, 66N00) (7).
- Numer
- R902407728
- Oznaczenie typu
- AA10VE60EZ1/52W1-VRF60N007
- Grupa
- A10VE 60
- Wydanie
- 06/2020

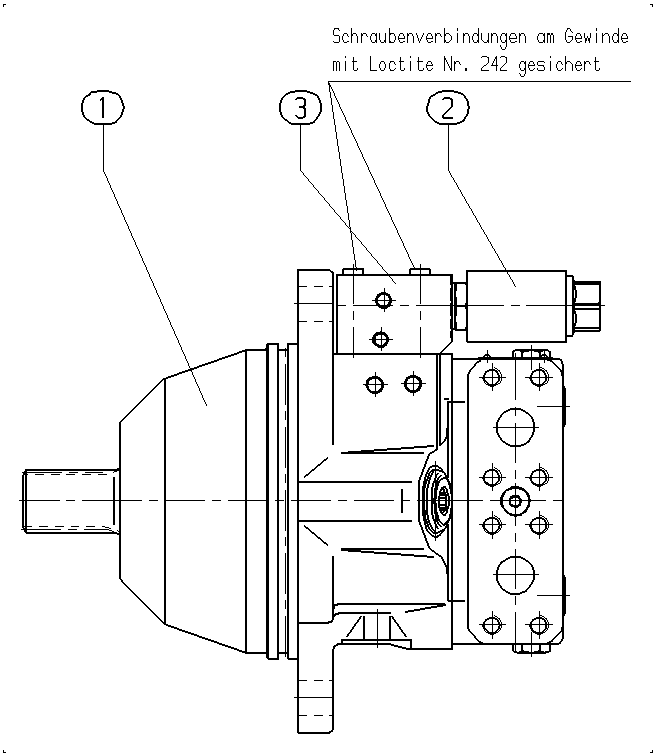

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910993051 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902413377 | ZAWÓR Lista części podzespołu →L | 1 | ||
| R910992885 | OBUDOWA ZAWORU Lista części podzespołu →L | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10V |
| Tryb pracy | Silnik, konstrukcja wtykowa, obieg otwarty i zamknięty | E |
| Wielkość (NG) | 60 | 60 |
| Regulatory | Sterowanie dwupołożeniowe elektryczne z U = 12 V bez elektromagnesem przełączającym czasu przełączania | EZ1 |
| Seria | Seria 5, indeks 2 | 52 |
| Kierunek obrotów | Patrząc na wał napędowy dwukierunkowy | W |
| Minimalna objętość robocza | Vg min [cm3] nastawna bezstopniowo od/do | 1 |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy podobny do ISO 3019-1 do wysokiego momentu obrotowego | R |
| Kołnierz mocujący | Kołnierz specjalny; 2-otworowy | F |
| Przyłącza robocze | Przyłącza kołnierzowe wg A i B z boku, Gwint mocujący UNF ISO 6162 po tej samej stronie | 60N00 |
| Zawory | Zintegrowany zawór płuczący (tylko z przyłączami roboczymi 10N00, 60N00 i 16N00, 66N00) | 7 |
