Jednostka · ZESPÓŁ PODSTAWY
GAA4VSO125M/30L-PSD63K05-S1308R902407599
Jednostka podstawowa Bosch Rexroth seria A4VSO, kod typu GAA4VSO125M/30L-PSD63K05-S1308, numer materiałowy R902407599. Wielkość nominalna: NG 125. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, SAE ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi (400 bar) (AA4VS). Tryb pracy: pompa, obieg otwarty (O). Kierunki obrotów: patrząc na wał napędowy w lewo (L). Wał napędowy: wał wielowypustowy ANSI B92.1a (S). Kołnierz mocujący: wg ISO 3019-2 metryczny 4-otworowy (D). Przyłącza robocze: wersja standardowa gwint mocujący, przyłącze B i S: kołnierz SAE z boku, przesunięte o 90°, UNC metryczny (do zamówienia tylko bez napędu przelotowego (N00) lub z napędami przelotowymi K..) (63).
- Numer
- R902407599
- Oznaczenie typu
- GAA4VSO125M/30L-PSD63K05-S1308
- Grupa
- A4VSO 125
- Wydanie
- 06/2020

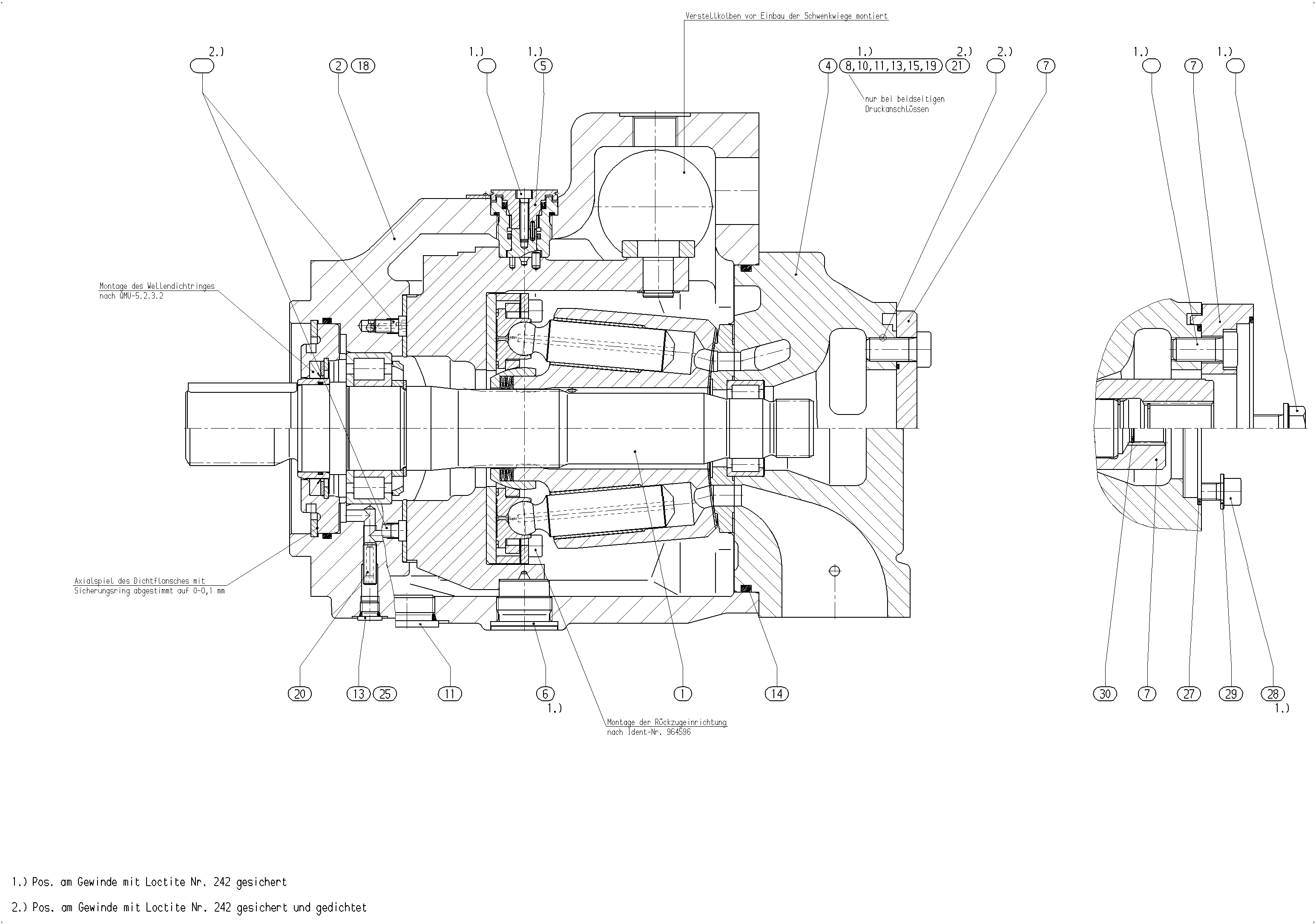

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902407600 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902465872 | OBUDOWA POMPY | 1 | ||
| R902420750 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R910993575 | URZĄDZENIE WSKAZUJĄCE Lista części podzespołu →L | 1 | ||
| R910798355 | ŚRUBA DWUSTRONNA Lista części podzespołu →L | 1 | ||
| R910944382 | PIASTA | 1 | ||
| R910209228 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909153378 | KOREK GWINTOWANYD | 4 | ||
| R909154478 | KOREK GWINTOWANYD | 3 | ||
| R910783854 | O-RINGD | 1 | ||
| R910942134 | R-PIERŚCIEŃ OKRĄGŁYD | 1 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 2 | ||
| R909831319 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| R910987283 | ŚRUBA PRZEPUSTNICY | 1 | ||
| R910922276 | DYSZA | 1 | ||
| R910979852 | TABLICZKA WZORCOWA | 1 | ||
| R910787655 | O-RING | 1 | ||
| R910104906 | ŚRUBA Z ŁBEM SZEŚCIOKĄTNYM | 2 | ||
| R902650190 | PODKŁADKA | 2 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, SAE ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi (400 bar) | AA4VS |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 125 | 125 |
| Seria | Seria 3, indeks 0 | 30 |
| Kierunki obrotów | Patrząc na wał napędowy w lewo | L |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a | S |
| Kołnierz mocujący | Wg ISO 3019-2 metryczny 4-otworowy | D |
| Przyłącza robocze | Wersja standardowa gwint mocujący, przyłącze B i S: kołnierz SAE z boku, przesunięte o 90°, UNC metryczny (do zamówienia tylko bez napędu przelotowego (N00) lub z napędami przelotowymi K..) | 63 |
