Jednostka · ZESPÓŁ PODSTAWY
GA4VSO180M/30R-PPB13KB4R902407598
Jednostka podstawowa Bosch Rexroth seria A4VSO, kod typu GA4VSO180M/30R-PPB13KB4, numer materiałowy R902407598. Wielkość nominalna: NG 180. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne 400 bar (A4VS). Tryb pracy: pompa, obieg otwarty (O). Kierunki obrotów: patrząc na wał napędowy W prawo (R). Wały napędowe: wał z wpustem pryzmatycznym DIN 6885 (P). Kołnierz mocujący: wg ISO 3019-2 (metryczny) 4-otworowy (B). Napęd przelotowy: 100-2 1 in 15T 16/32DP A10VSO 45/31 (B4).
- Numer
- R902407598
- Oznaczenie typu
- GA4VSO180M/30R-PPB13KB4
- Grupa
- A4VSO 180
- Wydanie
- 07/2020

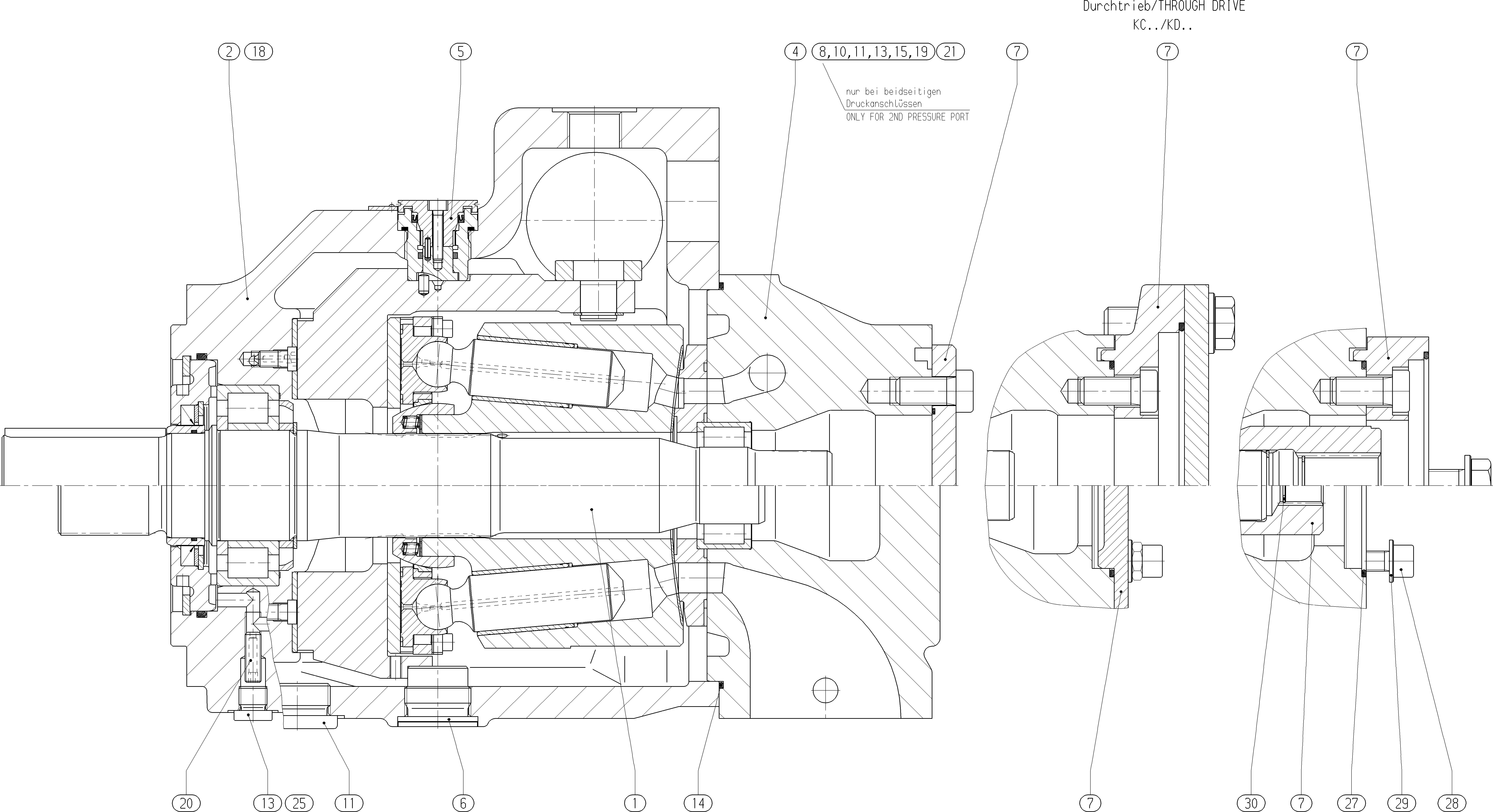

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910995246 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910995243 | OBUDOWA POMPY | 1 | ||
| R910997076 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R910993575 | URZĄDZENIE WSKAZUJĄCE Lista części podzespołu →L | 1 | ||
| R910798355 | ŚRUBA DWUSTRONNA Lista części podzespołu →L | 1 | ||
| R910944376 | SPRZĘGŁO WIELOWYPUSTOWE | 1 | ||
| R910209228 | ŚRUBA Z ŁBEM WALCOWYM | 8 | ||
| R909153861 | KOREK GWINTOWANYD | 4 | ||
| R909151979 | KOREK GWINTOWANYD | 3 | ||
| R910928484 | O-RINGD | 1 | ||
| R910942134 | R-PIERŚCIEŃ OKRĄGŁYD | 1 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 2 | ||
| R909831319 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| R910995345 | ŚRUBA PRZEPUSTNICY | 1 | ||
| R910922276 | DYSZA | 1 | ||
| R910979852 | TABLICZKA WZORCOWA | 1 | ||
| R910786365 | O-RING | 1 | ||
| R910109762 | ŚRUBA Z ŁBEM WALCOWYM | 2 | ||
| R902650190 | PODKŁADKA | 2 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne 400 bar | A4VS |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 180 | 180 |
| Seria | Seria 3, indeks 0 | 30 |
| Kierunki obrotów | Patrząc na wał napędowy W prawo | R |
| Wały napędowe | Wał z wpustem pryzmatycznym DIN 6885 | P |
| Kołnierz mocujący | Wg ISO 3019-2 (metryczny) 4-otworowy | B |
| Napęd przelotowy | 100-2 1 in 15T 16/32DP A10VSO 45/31 | B4 |
