Jednostka · SILNIK TŁOKOWY OSIOWY
AL A10V M 63 HZ /52W1-VRC60N000R902406103
Silnik osiowy wielotłoczkowy Bosch Rexroth seria A10VM, kod typu ALA10VM63HZ/52W1-VRC60N000, numer materiałowy R902406103. Wielkość nominalna: NG 63. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10V). Tryb pracy: silnik, obieg otwarty i zamknięty (M). Regulatory: sterowanie dwupołożeniowe hydrauliczne bez czasu przełączania (HZ). Kierunek obrotów: patrząc na wał napędowy dwukierunkowy (W). Minimalna objętość robocza: vg min [cm3] nastawna bezstopniowo od/do (1). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy podobny do ISO 3019-1 do wysokiego momentu obrotowego (R). Kołnierz mocujący: wg ISO 3019-1 (SAE); 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe wg A i B z boku, Gwint mocujący UNF ISO 6162 po tej samej stronie (60N00). Zawory: bez zaworu (0).
- Numer
- R902406103
- Oznaczenie typu
- AL A10V M 63 HZ /52W1-VRC60N000
- Grupa
- A10VM 63
- Wydanie
- 06/2020

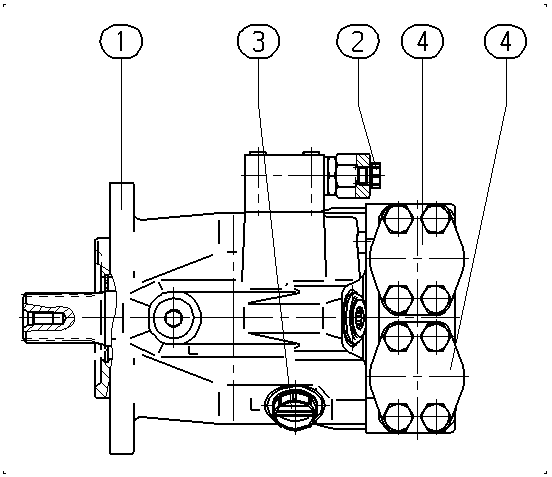

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902500298 | SILNIK TŁOKOWY OSIOWY Lista części podzespołu →L | 1 | ||
| R902602014 | ŚRUBA USZCZELNIAJĄCA | 1 | ||
| R902603190 | ŚRUBA USZCZELNIAJĄCA | 1 | ||
| R902400577 | POKRYWA KOŁNIERZA | 2 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10V |
| Tryb pracy | Silnik, obieg otwarty i zamknięty | M |
| Wielkość (NG) | 63 | 63 |
| Regulatory | Sterowanie dwupołożeniowe hydrauliczne bez czasu przełączania | HZ |
| Seria | Seria 5, indeks 2 | 52 |
| Kierunek obrotów | Patrząc na wał napędowy dwukierunkowy | W |
| Minimalna objętość robocza | Vg min [cm3] nastawna bezstopniowo od/do | 1 |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy podobny do ISO 3019-1 do wysokiego momentu obrotowego | R |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE); 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe wg A i B z boku, Gwint mocujący UNF ISO 6162 po tej samej stronie | 60N00 |
| Zawory | Bez zaworu | 0 |
