Jednostka · ZESPÓŁ PODSTAWY
GE A10V O 45 OV /31R-PRC62K04R902404482
Jednostka podstawowa Bosch Rexroth seria A10VO, kod typu GEA10VO45OV/31R-PRC62K04, numer materiałowy R902404482. Wielkość nominalna: NG 45. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy W prawo (R). Wał napędowy: wał wielowypustowy ISO 3019-1. Podobny do wału „S”, jednak dla wyższego momentu (R). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze UNC, gwint mocujący UNC; z boku u góry i u dołu. Dla napędu przelotowego (62). Napęd przelotowy: 101-2 (B) 1 in 15T 16/32DP (K04).
- Numer
- R902404482
- Oznaczenie typu
- GE A10V O 45 OV /31R-PRC62K04
- Grupa
- A10VO 45
- Wydanie
- 06/2020

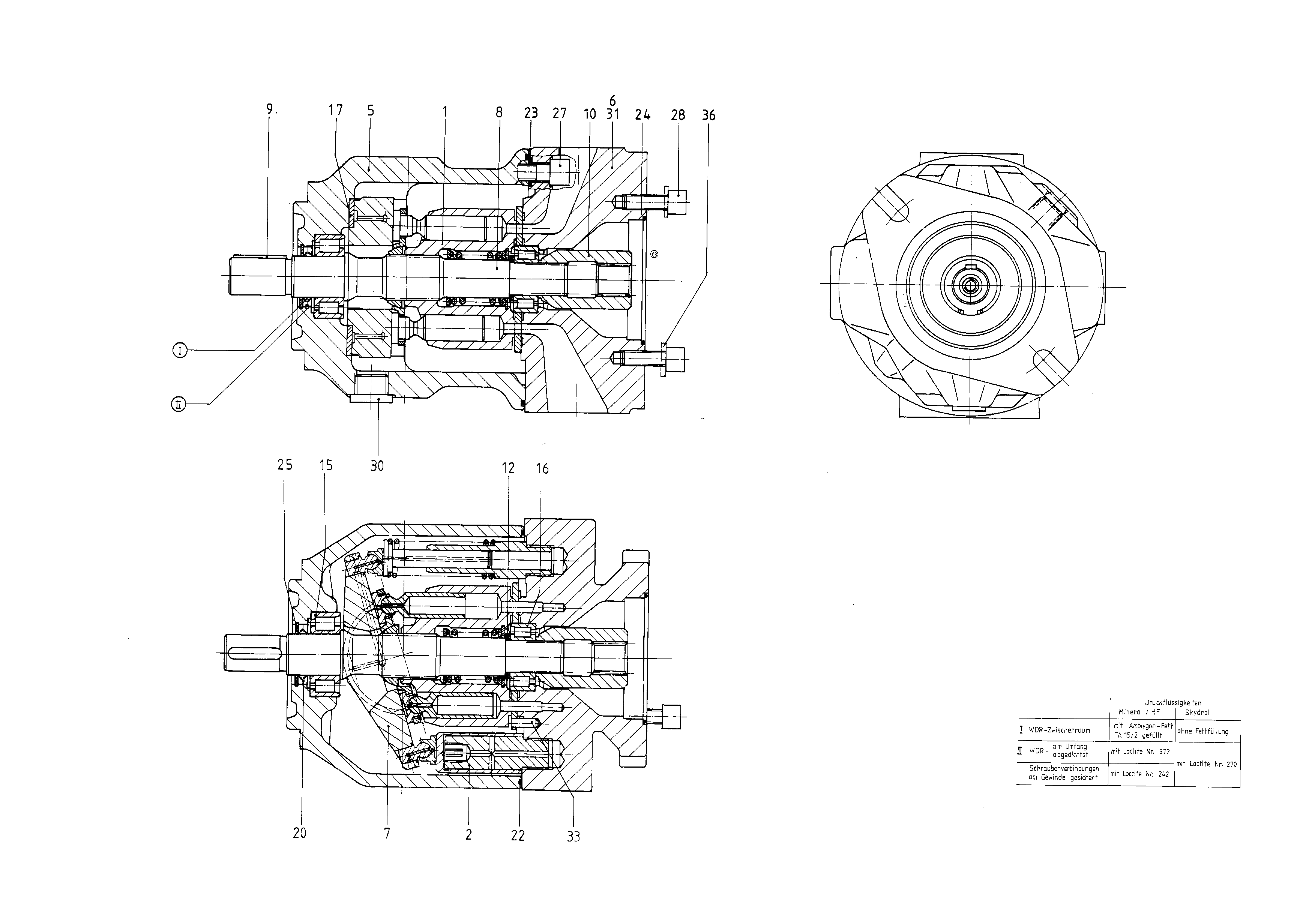

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| 1 | R902559903 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | |
| R910910852 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902546050 | OBUDOWA POMPY | 1 | ||
| 6 | R910971587 | PŁYTA POŁĄCZENIOWA | 1 | |
| R910961024 | PŁYTA WYCHYLNA Lista części podzespołu →L | 1 | ||
| R902417400 | WAŁ NAPĘDOWY | 1 | ||
| 10 | R902436103 | SPRZĘGŁO WIELOWYPUSTOWE | 1 | |
| R910938955 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 2 | ||
| R910710911 | ŁOŻYSKO WAŁECZKOWE | 1 | ||
| R910710938 | ŁOŻYSKO WAŁECZKOWE | 1 | ||
| R910900198 | OSŁONA ŁOŻYSKA | 2 | ||
| R910916104 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R910704997 | O-RINGD | 1 | ||
| 23 | R913052114 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | |
| R910384259 | O-RINGD | 1 | ||
| R902403814 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| 27 | R910220264 | ŚRUBA Z ŁBEM WALCOWYM | 4 | |
| R909153339 | KOREK GWINTOWANYD | 1 | ||
| 31 | R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | |
| R902533908 | SZTYFT PROSTY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 45 | 45 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W prawo | R |
| Wał napędowy | Wał wielowypustowy ISO 3019-1. Podobny do wału „S”, jednak dla wyższego momentu | R |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze UNC, gwint mocujący UNC; z boku u góry i u dołu. Dla napędu przelotowego | 62 |
| Napęd przelotowy | 101-2 (B) 1 in 15T 16/32DP | K04 |
