Jednostka · SILNIK TŁOKOWY OSIOWY

A A10VEC 45 DG /52WXX-VRF811C05 -S1071R902403453

Silnik osiowy wielotłoczkowy Bosch Rexroth seria A10VM, kod typu AA10VEC45DG/52WXX-VRF811C05-S1071, numer materiałowy R902403453. Wielkość nominalna: NG 45. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10V). Regulatory: sterowanie dwupołożeniowe bezpośrednie, zewnętrzne zasilanie ciśnieniem sterującym bez zaworu załącz/wyłącz (DG). Kierunek obrotów: patrząc na wał napędowy dwukierunkowy (W). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy podobny do ISO 3019-1 do wysokiego momentu obrotowego (R). Kołnierz mocujący: kołnierz specjalny; 2-otworowy (F). Zawory: bez zaworu (0).

Pokaż więcej

Numer: R902403453
Oznaczenie typu: A A10VEC 45 DG /52WXX-VRF811C05 -S1071
Grupa: A10VEC 45
Wydanie: 06/2020

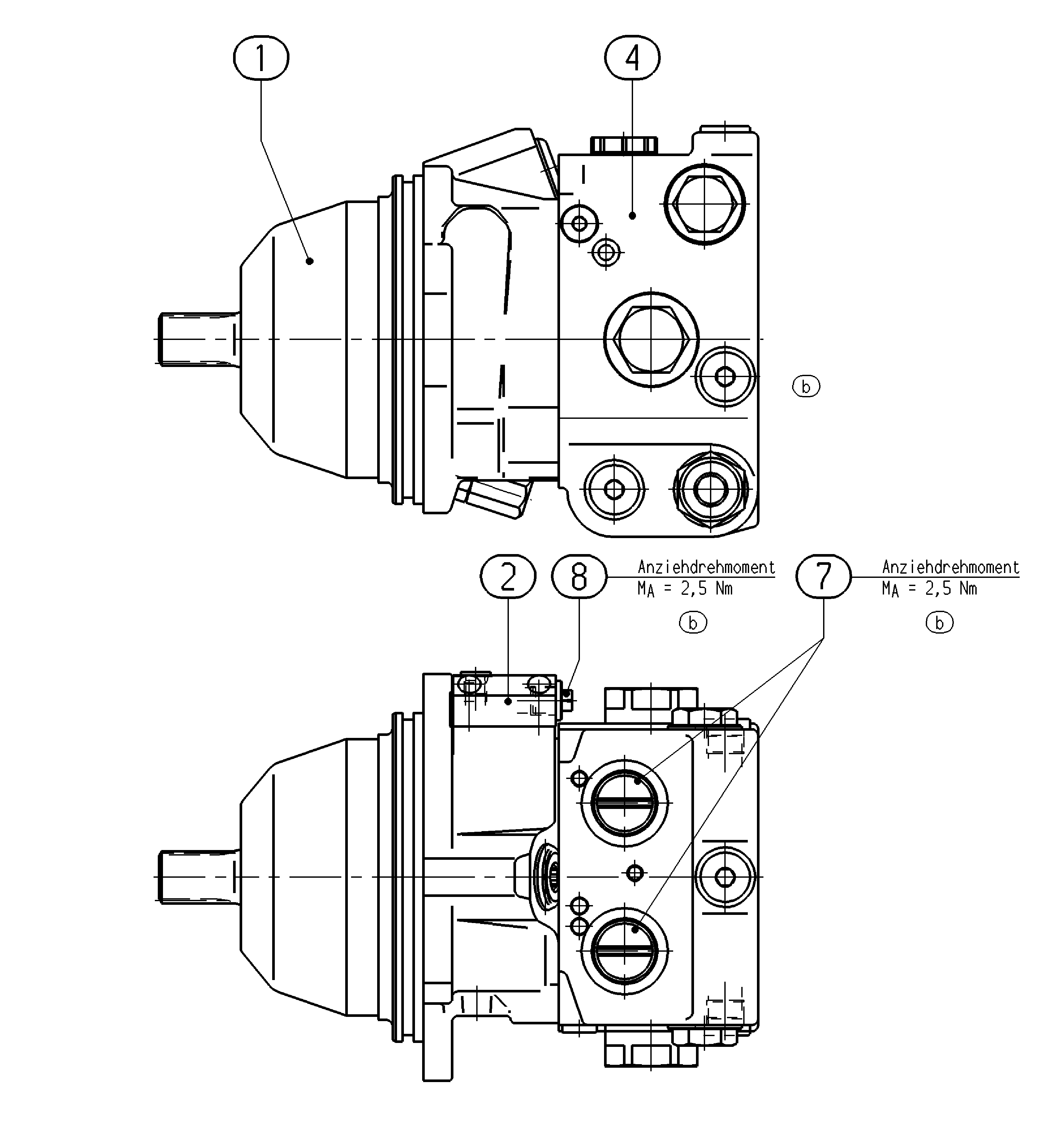

A A10VEC 45 DG /52WXX-VRF811C05 -S1071 — Rysunek

Poz.	Numer	Nazwa	Ilość
	R902432736	ZESPÓŁ PODSTAWY Lista części podzespołu →L	1
	R902403502	PŁYTA Lista części podzespołu →L	1
	R902404786	PŁYTA POŁĄCZENIOWA Lista części podzespołu →L	1
	R902602008	ŚRUBA USZCZELNIAJĄCA	1
70	R902603191	ŚRUBA USZCZELNIAJĄCA	2
75	R909830326	TABLICZKA ZNAMIONOWA	1

Parametry z kodu typu

Pozycja	Znaczenie	Kod
Jednostka osiowa wielotłoczkowa	Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar	A10V
Wielkość (NG)	45	45
Regulatory	Sterowanie dwupołożeniowe bezpośrednie, zewnętrzne zasilanie ciśnieniem sterującym bez zaworu załącz/wyłącz	DG
Seria	Seria 5, indeks 2	52
Kierunek obrotów	Patrząc na wał napędowy dwukierunkowy	W
Materiał uszczelnień	FKM (kauczuk fluorowy)	V
Wał napędowy	Wał wielowypustowy podobny do ISO 3019-1 do wysokiego momentu obrotowego	R
Kołnierz mocujący	Kołnierz specjalny; 2-otworowy	F
Zawory	Bez zaworu	0

Inne wykonania 1

R902430980 A A10VEC 45 DG /52WXX-VRF811C05 -S1071
