Jednostka · SILNIK TŁOKOWY OSIOWY
A6VM080EP100P000B/65NWV0N4Z81CV-YR902276801
Silnik osiowy wielotłoczkowy Bosch Rexroth seria A6VM, kod typu A6VM080EP100P000B/65NWV0N4Z81CV-Y, numer materiałowy R902276801. Wielkość nominalna: NG 80. Jednostka osiowa wielotłoczkowa: konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej (A6V). Tryb pracy: silnik (M). Regulator: sterowanie proporcjonalne elektryczne, sterowanie dodatnie U = 12 V (EP1). Regulacja ciśnienia/nadsterowanie: bez regulacji ciśnienia/nadsterowania (00). Złącze elektromagnesów: DEUTSCH – złącze zalewane, 2-stykowe, bez diody tłumiącej (P). Czujnik kąta wychylenia: bez czujnika kąta wychylenia (0). Funkcja dodatkowa: bez funkcji dodatkowej (0). Tłumienie czasu przestawienia: bez tłumienia (standard dla HP i EP) (0). Zakres nastawy objętości roboczej: bez śruby nastawczej średni (B). Wykonanie przyłączy i gwintów mocujących: przyłącza metryczne z profilowym pierścieniem uszczelniającym wg DIN 3852, metryczny gwint mocujący wg DIN 13 (N). Kierunek obrotów: patrząc na wał napędowy, dwukierunkowy (W). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Łożyskowanie wału napędowego: łożysko standardowe (0). Kołnierz mocujący: ISO 3019-2 140-4 (N4).
- Numer
- R902276801
- Oznaczenie typu
- A6VM080EP100P000B/65NWV0N4Z81CV-Y
- Grupa
- A6VM 80
- Wydanie
- 06/2020

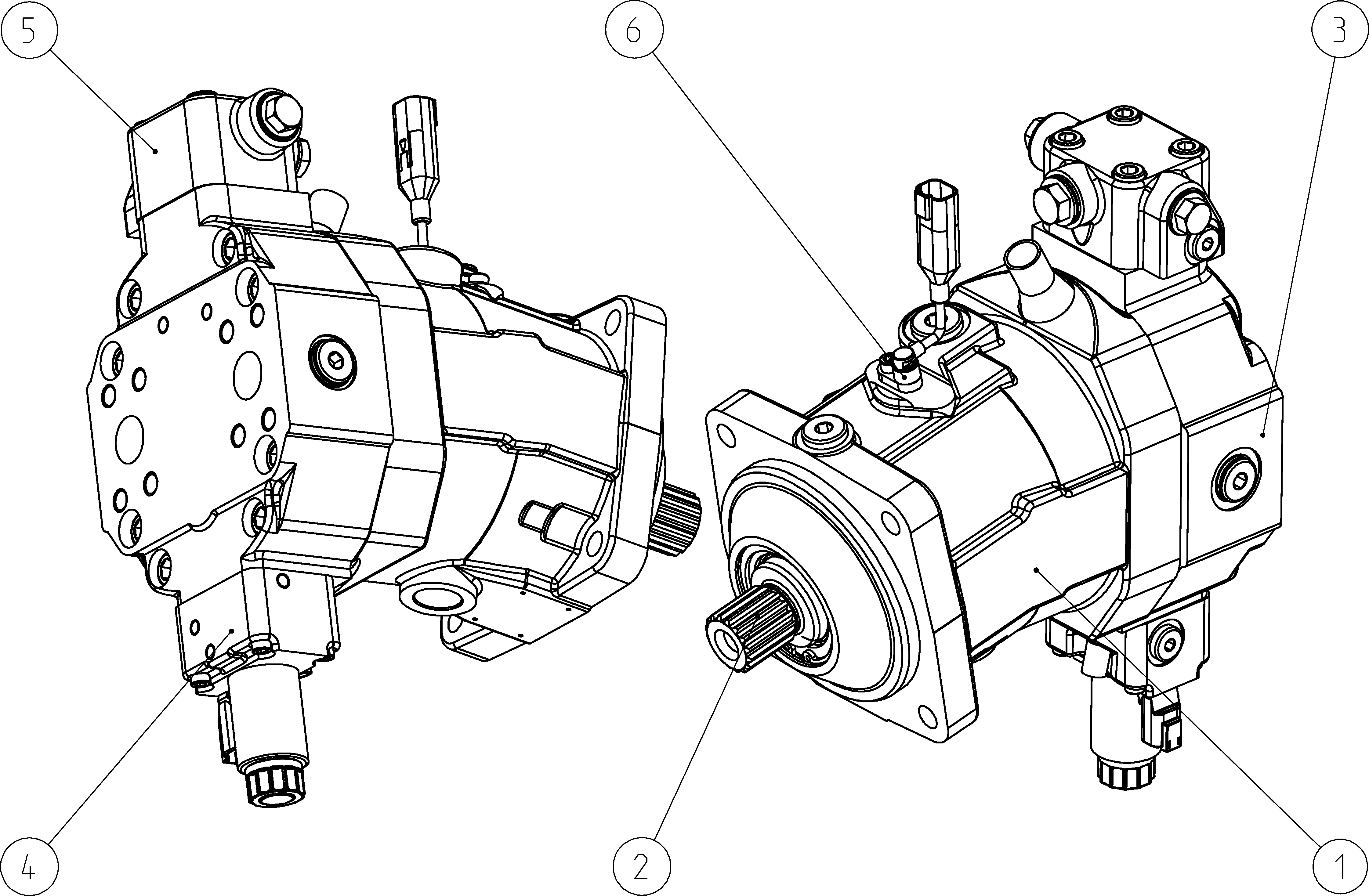

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902276258 | KORPUS Lista części podzespołu →L | 1 | ||
| R909604693 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902130659 | PŁYTA POKRYWY Lista części podzespołu →L | 1 | ||
| R902189094 | ELEMENT STERUJĄCY Lista części podzespołu →L | 1 | ||
| R902203956 | ZAWÓR PRZEPŁUKUJĄCY Lista części podzespołu →L | 1 | ||
| R902236082 | CZUJNIK Lista części podzespołu →L | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej | A6V |
| Tryb pracy | Silnik | M |
| Wielkość (NG) | 80 | 080 |
| Regulator | Sterowanie proporcjonalne elektryczne, sterowanie dodatnie U = 12 V | EP1 |
| Regulacja ciśnienia/nadsterowanie | Bez regulacji ciśnienia/nadsterowania | 00 |
| Złącze elektromagnesów | DEUTSCH – złącze zalewane, 2-stykowe, bez diody tłumiącej | P |
| Czujnik kąta wychylenia | Bez czujnika kąta wychylenia | 0 |
| Funkcja dodatkowa | Bez funkcji dodatkowej | 0 |
| Tłumienie czasu przestawienia | Bez tłumienia (standard dla HP i EP) | 0 |
| Zakres nastawy objętości roboczej | Bez śruby nastawczej średni | B |
| Seria | Seria 6, indeks 5 (ciśnienie nominalne 400 bar) | 65 |
| Wykonanie przyłączy i gwintów mocujących | Przyłącza metryczne z profilowym pierścieniem uszczelniającym wg DIN 3852, metryczny gwint mocujący wg DIN 13 | N |
| Kierunek obrotów | Patrząc na wał napędowy, dwukierunkowy | W |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Łożyskowanie wału napędowego | Łożysko standardowe | 0 |
| Kołnierz mocujący | ISO 3019-2 140-4 | N4 |
| Wał napędowy | Wał wielowypustowy DIN 5480 W35×2×16×9g | Z8 |
| Przyłącza robocze | Przyłącza robocze SAE A i B z tyłu | 1 |
| Zawór | Możliwe tylko z płytami przyłączeniowymi 1, 2 i 4 8 | C |
| Wersja standardowa/specjalna | Wersja standardowa z wariantami zabudowy, np. przyłącza T otwarte lub zamknięte | Y |
