Jednostka · ZESPÓŁ POMPOWY
AA11VO145LE2S2/11R-NSD07K02P-Y+LA1VOR902274909
Zestaw pomp Bosch Rexroth seria A11VO, kod typu AA11VO145LE2S2/11R-NSD07K02P-Y+LA1VO, numer materiałowy R902274909. Wielkość nominalna: NG 145. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne 400 bar (A11V). Tryb pracy: pompa, obieg otwarty, bez pompy zasilającej (O). Regulator: z nadsterowaniem elektrycznym, sterowanie ujemne U = 24 V, z load-sensing, z elektrycznym nadsterowaniem proporcjonalnym U = 24 V (LE2S2). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy ANSI B92.1a‒1976 dla pompy pojedynczej (S). Kołnierz mocujący: SAE J744 ‒ 4-otworowy (D). Przyłącza robocze: przyłącza tłoczne i ssawne SAE z boku, naprzeciwległe, metryczny gwint mocujący wg DIN 13. Gwint przyłączy UNF z O-ringiem wg ISO 11926 (07). Napęd przelotowy: 101-2 (B) 7/8 in 13T 16/32DP B (K02). Złącze elektromagnesów: złącze DEUTSCH zalewane, 2-stykowe, bez diody tłumiącej (P). Wersja standardowa/specjalna: wariant zabudowy (Y).
- Numer
- R902274909
- Oznaczenie typu
- AA11VO145LE2S2/11R-NSD07K02P-Y+LA1VO
- Grupa
- A11VO 145
- Wydanie
- 06/2020

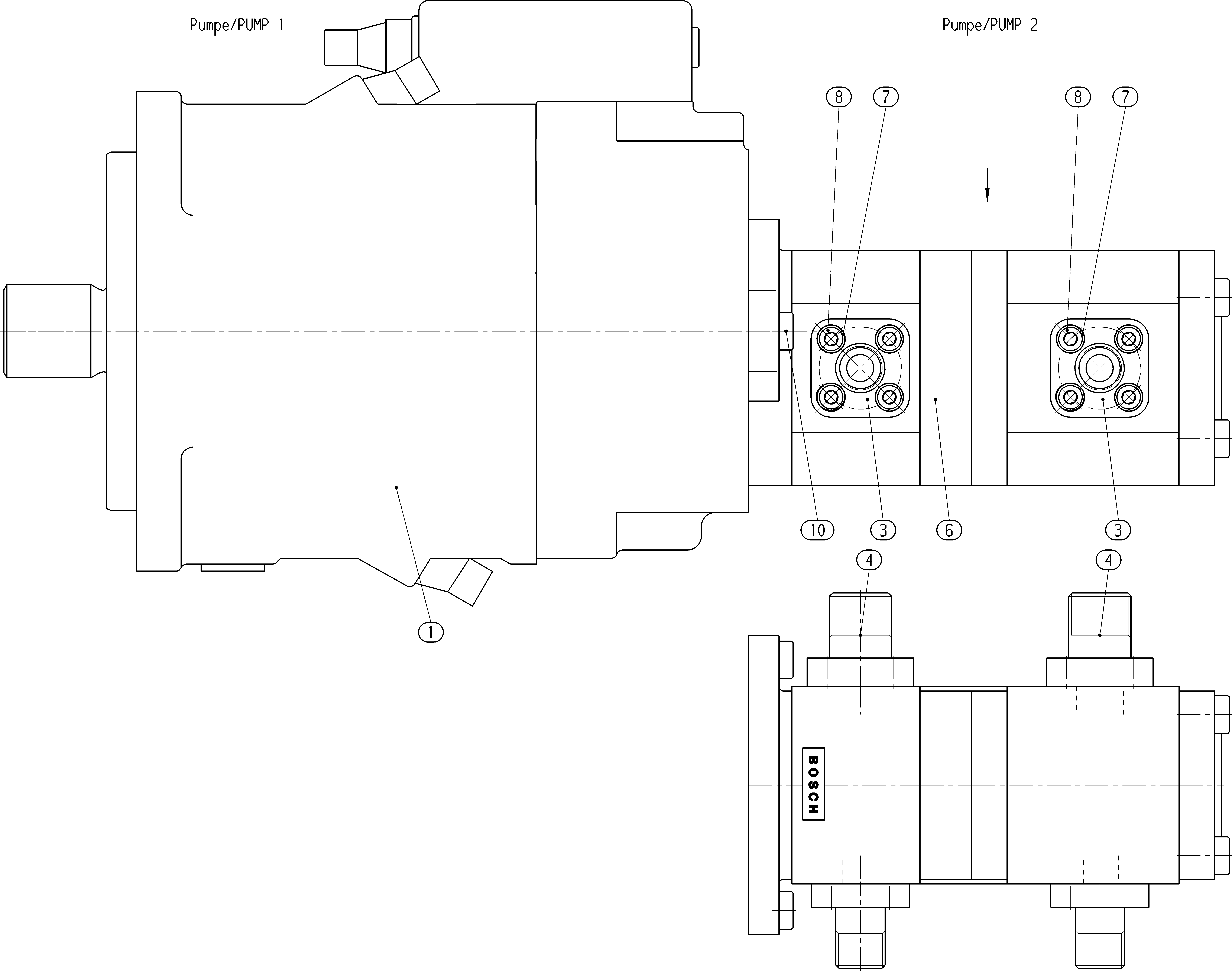

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902274908 | POMPA OSIOWO-TŁOKOWA Lista części podzespołu →L | 1 | ||
| R902566658 | POMPA OSIOWO-TŁOKOWA Lista części podzespołu →L | 1 | ||
| R909083708 | ŚRUBA Z ŁBEM SZEŚCIOKĄTNYM | 2 | ||
| 20 | R902650190 | PODKŁADKA | 2 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne 400 bar | A11V |
| Tryb pracy | Pompa, obieg otwarty, bez pompy zasilającej | O |
| Wielkość (NG) | 145 | 145 |
| Regulator | z nadsterowaniem elektrycznym, sterowanie ujemne U = 24 V, z load-sensing, z elektrycznym nadsterowaniem proporcjonalnym U = 24 V | LE2S2 |
| Indeks | Wielkość 145 … 260 | 1 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a‒1976 dla pompy pojedynczej | S |
| Kołnierz mocujący | SAE J744 ‒ 4-otworowy | D |
| Przyłącza robocze | Przyłącza tłoczne i ssawne SAE z boku, naprzeciwległe, metryczny gwint mocujący wg DIN 13. Gwint przyłączy UNF z O-ringiem wg ISO 11926 | 07 |
| Napęd przelotowy | 101-2 (B) 7/8 in 13T 16/32DP B | K02 |
| Złącze elektromagnesów | Złącze DEUTSCH zalewane, 2-stykowe, bez diody tłumiącej | P |
| Wersja standardowa/specjalna | Wariant zabudowy | Y |
