Jednostka · POMPA OSIOWO-TŁOKOWA
A10VG63ED2DM1/10L-NSC10F015DQ-SR902274631
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VG, kod typu A10VG63ED2DM1/10L-NSC10F015DQ-S, numer materiałowy R902274631. Wielkość nominalna: NG 63. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 300 bar, ciśnienie maksymalne 350 bar (A10V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: elektryczny regulator ciśnienia, bez zasilania komora nastawcza sterowana przez X, U = 24 V, sterowanie ujemne, z rozdzielaczem 4/2 i jednym zaworem redukcyjnym (ED2). Odcięcie ciśnienia: odcięcie ciśnienia (D). Mechaniczny ogranicznik skoku: mechaniczny ogranicznik skoku, nastawny z zewnątrz (M). Zawór sterujący DA dla NG28... 63: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy (L). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy ANSI B92.1a–1976 dla pompy pojedynczej (S). Kołnierz mocujący: SAE J744 2-otworowy (C). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B po tej samej stronie, z lewej, przyłącze ssawne S u dołu (10). Pompa zasilająca: zintegrowana pompa zasilająca, z napędem przelotowym i bez (F). Napęd przelotowy: kołnierz SAE J744 Piasta do wału wielowypustowego, 82-2 (A) 5/8 in 9T 16/32DP (01). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie bezpośredniego działania, 250 … 320 bar nastawa stała, z obejściem (5).
- Numer
- R902274631
- Oznaczenie typu
- A10VG63ED2DM1/10L-NSC10F015DQ-S
- Grupa
- A10VG 63
- Wydanie
- 06/2020

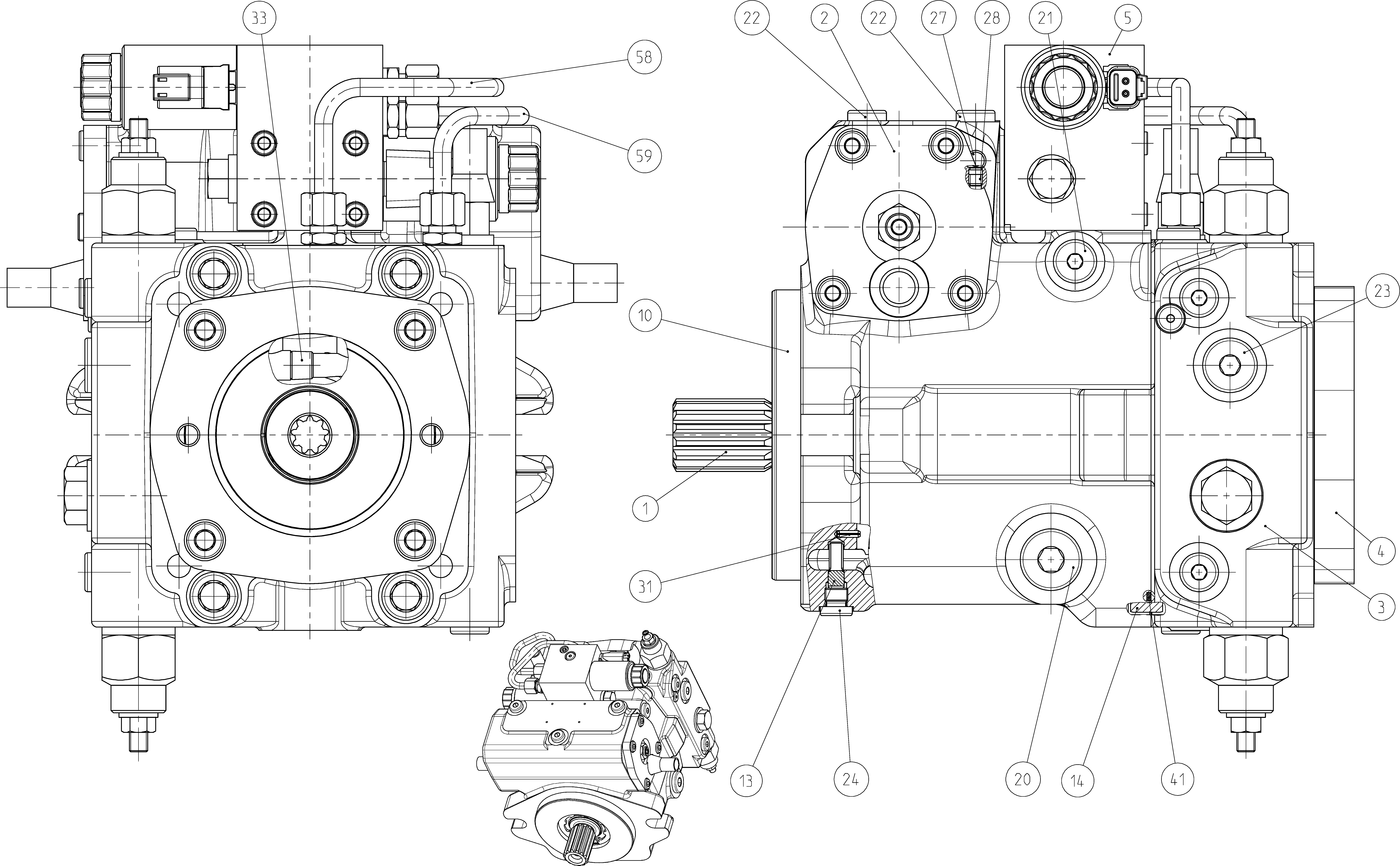

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902036085 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902035894 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902258136 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R902025728 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R902236122 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902020395 | KORPUS | 1 | ||
| R902132713 | SWORZEŃ OBROTU | 1 | ||
| R913009677 | SZTYFT PROSTY | 1 | ||
| R909151694 | KOREK GWINTOWANYD | 1 | ||
| R909151979 | KOREK GWINTOWANYD | 1 | ||
| R909151692 | KOREK GWINTOWANYD | 4 | ||
| R909153815 | KOREK GWINTOWANY | 1 | ||
| R909153364 | KOREK GWINTOWANYD | 1 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 2 | ||
| R909156493 | DYSZA | 2 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909083216 | KOREK GWINTOWANY | 1 | ||
| R909153330 | O-RINGD | 1 | ||
| R902215878 | PRZEWÓD HYDRAULICZNY Lista części podzespołu →L | 1 | ||
| R902215882 | PRZEWÓD HYDRAULICZNY Lista części podzespołu →L | 1 | ||
| 98 | R902095620 | ZESTAW USZCZELNIEŃD | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 300 bar, ciśnienie maksymalne 350 bar | A10V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 63 | 63 |
| Regulator | Elektryczny regulator ciśnienia, bez zasilania komora nastawcza sterowana przez X, U = 24 V, sterowanie ujemne, z rozdzielaczem 4/2 i jednym zaworem redukcyjnym | ED2 |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Mechaniczny ogranicznik skoku | Mechaniczny ogranicznik skoku, nastawny z zewnątrz | M |
| Zawór sterujący DA dla NG28... 63 | Bez zaworu sterującego DA | 1 |
| Seria | Seria 1, indeks 0 | 10 |
| Kierunek obrotów | Patrząc na wał napędowy | L |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a–1976 dla pompy pojedynczej | S |
| Kołnierz mocujący | SAE J744 2-otworowy | C |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B po tej samej stronie, z lewej, przyłącze ssawne S u dołu | 10 |
| Pompa zasilająca | Zintegrowana pompa zasilająca, z napędem przelotowym i bez | F |
| Napęd przelotowy | Kołnierz SAE J744 Piasta do wału wielowypustowego, 82-2 (A) 5/8 in 9T 16/32DP | 01 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie bezpośredniego działania, 250 … 320 bar nastawa stała, z obejściem | 5 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtracja w przewodzie tłocznym pompy zasilającej Przyłącza dla zewnętrznej filtracji obwodu zasilania (Fe i G (Fa)) | D |
| Złącze elektromagnesów | Złącze DEUTSCH zalewane, 2-stykowe, DT04-2P z diodą tłumiącą (tylko dla elektromagnesu przełączającego EZ, DA i ED) | Q |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
