Jednostka · POMPA OSIOWO-TŁOKOWA
PT-A11VO260LRDC/11R-NZD12K67-YR902255785
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A11VO, kod typu PT-A11VO260LRDC/11R-NZD12K67-Y, numer materiałowy R902255785. Wielkość nominalna: NG 260. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne 400 bar (A11V). Tryb pracy: pompa, obieg otwarty, bez pompy zasilającej (O). Regulator: regulator mocy, nastawa stała, z odcięciem ciśnienia, z nadsterowaniem, sumowanie krzyżowe, sterowanie ujemne (LRDC). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy DIN 5480 dla pompy pojedynczej i wielokrotnej (Z). Kołnierz mocujący: SAE J744 ‒ 4-otworowy (D). Przyłącza robocze: przyłącza tłoczne i ssawne SAE z boku, naprzeciwległe, metryczny gwint mocujący wg DIN 13. Gwint przyłączy metryczny z pierścieniem uszczelniającym profilowym wg DIN 3852 (12). Napęd przelotowy: 165-4 (E) W 60 × 2 × 28 × 9g (K67). Wersja standardowa/specjalna: wariant zabudowy (Y).
- Numer
- R902255785
- Oznaczenie typu
- PT-A11VO260LRDC/11R-NZD12K67-Y
- Grupa
- A11VO 260
- Wydanie
- 06/2020

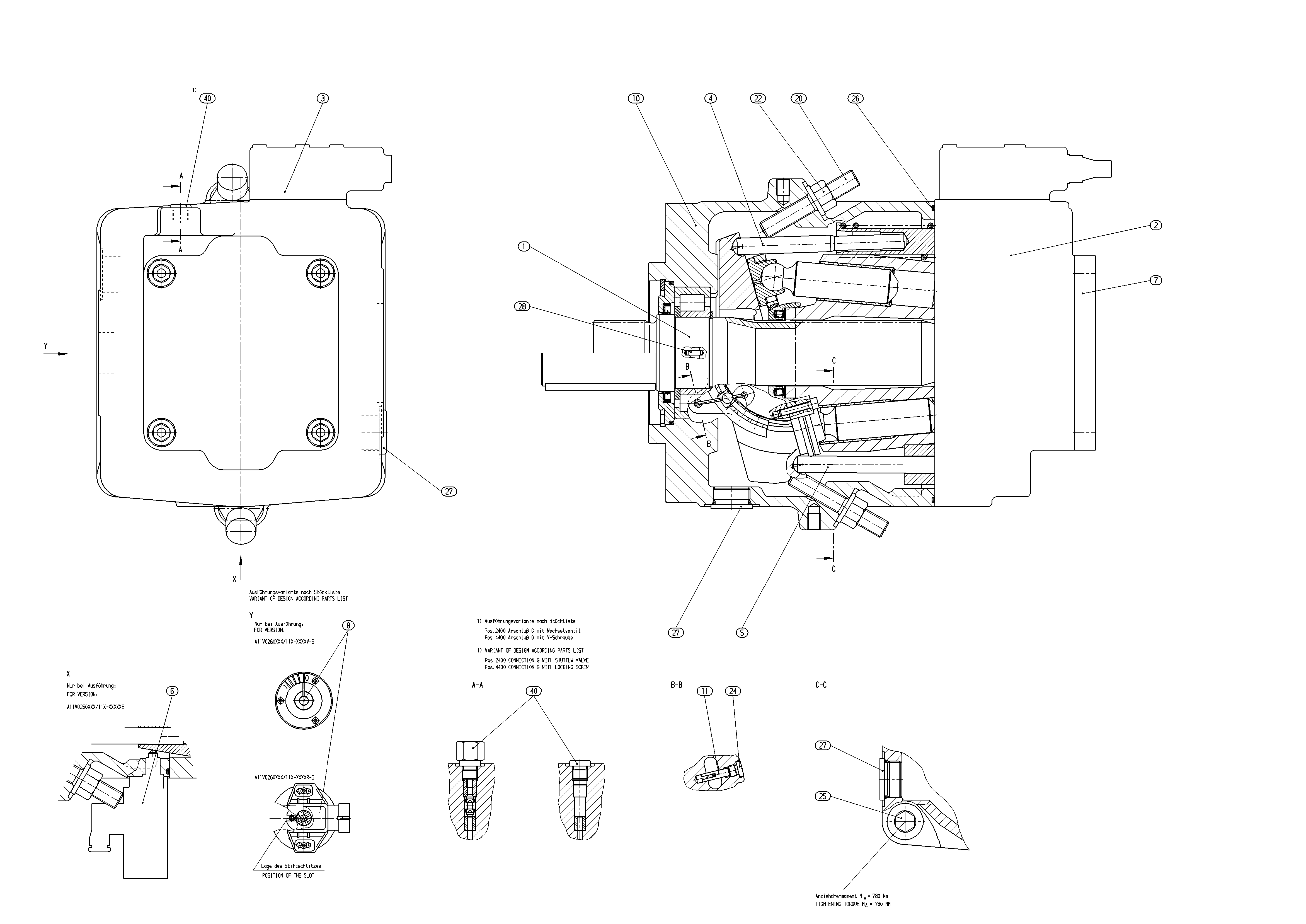

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R909607502 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902106725 | PŁYTA POŁĄCZENIOWA, GWINT PRAWY Lista części podzespołu →L | 1 | ||
| R902254156 | REGULATOR Lista części podzespołu →L | 1 | ||
| R909600261 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R909600262 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902254158 | WSPORNIK NOŚNY Lista części podzespołu →L | 1 | ||
| R902094197 | KORPUS | 1 | ||
| R902132714 | SWORZEŃ OBROTU | 4 | ||
| R909921095 | SZTYFT GWINTOWANY | 2 | ||
| R909153328 | NAKRĘTKA USZCZELNIAJĄCAD | 2 | ||
| R909153364 | KOREK GWINTOWANYD | 4 | ||
| R909831387 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909831133 | O-RINGD | 1 | ||
| R909153861 | KOREK GWINTOWANY | 1 | ||
| R913016375 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| 98 | R902095614 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne 400 bar | A11V |
| Tryb pracy | Pompa, obieg otwarty, bez pompy zasilającej | O |
| Wielkość (NG) | 260 | 260 |
| Regulator | Regulator mocy, nastawa stała, z odcięciem ciśnienia, z nadsterowaniem, sumowanie krzyżowe, sterowanie ujemne | LRDC |
| Indeks | Wielkość 145 … 260 | 1 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy DIN 5480 dla pompy pojedynczej i wielokrotnej | Z |
| Kołnierz mocujący | SAE J744 ‒ 4-otworowy | D |
| Przyłącza robocze | Przyłącza tłoczne i ssawne SAE z boku, naprzeciwległe, metryczny gwint mocujący wg DIN 13. Gwint przyłączy metryczny z pierścieniem uszczelniającym profilowym wg DIN 3852 | 12 |
| Napęd przelotowy | 165-4 (E) W 60 × 2 × 28 × 9g | K67 |
| Wersja standardowa/specjalna | Wariant zabudowy | Y |
